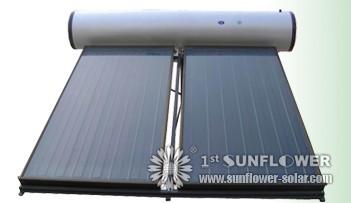

l와 1950 년대 Whillier 개발한 플랫 플레이트 수집은 가장 일반적인 유형입니다. 그들은 태양 에너지가 통과할 수 있지만 열 손실, (3) 열 전달 유체 (공기, 부동액 또는 물)에 감소 (2) 투명 커버 태양 에너지 (1) 어두운 플랫 플레이트 흡수기,로 구성되어 흡수기에서 열을 제거하고 (4) 더위가 지원을 절연. 흡수는 종종 또는 유리 절연 케이스에 넣어 액체 튜브의 격자 또는 코일의 지원 얇은 흡수체 시트 (매트 검정 또는 선택적 코팅이 적용되어하려면 열 안정성 고분자, 알루미늄, 철강이나 구리, 중)로 구성되어 폴리 카보 네이트는 포괄합니다. 물 열 패널에서 유체는 일반적으로 절연 수조에 흡수기에서 더위를 전송하기 위해 튜브를 통해 순환됩니다. 이것은 직접적으로 또는 열 교환기를 통해 달성될 수있다. 대부분의 공기 열 fabricators와 물 열 제조 업체는 액체 사이에 전달 금속의 두 시트로 이루어진 완전히 범람 업소버 있습니다. 열교환 면적이 큰이기 때문에 그들은 전통적인 absorbers보다 marginally 더 효율적이 될 수있다. [1]
햇빛이 유리를 통과하고 열 에너지로 태양 에너지를 바꿔 계속 가열 흡수 판을 친다. 열이 흡수 판에 연결된 파이프를 통해 액체 통과로 전송됩니다. 업소버 접시는 일반적으로 흡인 평범한 검은 페인트보다 열을 더 잘 유지 "선택적 코팅"으로 색칠하고 있습니다. 흡수 판은 보통 금속 일반적으로 구리 또는 알루미늄 때문에 금속이 좋은 열 전도체이다.로 만들어진 구리가 더 비싸지만 더 도체 및 알루미늄보다 부식에 적은 경향이있다. 평균 가능한 태양 에너지와 위치에 플랫 플레이트 수집은 하루의 뜨거운 물 사용의 갤런 당 한 평방 피트 한 반 대략 크기입니다.
업소버 배관 구성의 여러 가지가 있습니다 :
하프 - 하단 파이프 일어나거과 최고의 컬렉션 파이프, 저압 thermosyphon에 사용 및 시스템을 펌핑 전통적인 디자인
뱀 - 소형 태양 전지 국내 온수 전용 시스템 (노 공간 가열 역할)에 사용되는 가변 유량 시스템의 온도하지만 총 에너지 생산량을 극대화 하나의 연속 S
완전히 범람 흡수제는 순환 영역을 생산 스탬프 금속의 두 시트로 이루어진.
경계층에서 흡수를 활성화 투명하고 불투명한 시트의 여러 레이어로 구성된 경계층 흡수체 수집. 태양 에너지는 경계층에 흡수되기 때문에 열 변환 열을 순환 액체에 축적되기 전에 흡수 열이 소재를 통해 실시되고 수집가에 비해 더 효율적이 될 수있다. [인증 필요]
금속 수집에 대한 대안으로, 새로운 폴리머 플랫 플레이트 수집은 현재 유럽에서 생산되고있다. 이들은 전적으로 폴리머가 될 수도 있고, 그들은 실리콘 고무로 만들어진 냉동 관용 물 채널 앞에 금속판을 포함할 수 있습니다. 폴리머는 동결에 강한 따라서 유연하고있는 그들은 기존의 물 탱크 대신 효율성을 낮출 열교환기을 사용하여 필요에 직접 plumbed 수 있도록 대신 부동액의 일반 물을 포함할 수 있습니다. 이러한 플랫 플레이트 패널의 열 교환기로 분배함으로써 기온 필요는 폴리머 여부 달리, 특히 낮은 조명 레벨에서 더 효율적이 될 수 있으므로 이러한 직접적인 순환 패널에서 전환되는 순환 시스템에 대해 꽤 높은 수 없습니다.
절연 때 침체 온도가 폴리머의 융점을 초과할 수있는 몇 가지 초기 선택적으로 코팅 폴리머 수집가 과열으로 고통. [2] [3] 예를 들어, 폴리 프로필렌의 융점 160입니다 ° C (320 ° F), 반면 절연 열 수집가의 침체 온도가 180을 초과할 수 ° C (356 ° F) 제어 전략을 사용하지 않은 경우. 이러한 이유로 폴리 프로필렌은 주로 유리로 선택적으로 코팅 태양열 수집에 사용되지 않습니다. 점점 그러한 높은 온대 실리콘과 같은 고분자 (250 이상에서 용융되는 ° C (482 ° F))이 사용되고있다. 일부가 아닌 폴리 프로필렌 폴리머 기반의 유리 태양열 수집은 무광택 블랙 코팅보다는 선택적으로 코팅 150 침체 온도를 감소시키는 ° C (302 ° F) 이하.입니다
동결은 가능성이 분야에서 냉동 내성 (크래킹하지 않고도 반복적으로 동결하는 기능)은 유연한 폴리머의 사용으로 전달할 수 있습니다. 실리콘 고무 파이프는 1999 년부터 영국에서는 이러한 목적으로 사용되었습니다. 종래의 금속 수집가들은 물이 동결이 예상되기 전에 그들이 완전히 중력을 이용하여 다운 드레인 있도록 그들이 신중하게 실토할하지 않게 plumbed해야 가득한있다면, 동결 피해에 취약합니다. 많은 금속 수집은 밀폐된 열교환기 시스템의 일부로 설치됩니다. 오히려 독촉을 통해 직접 식수 흐름을하는 데 비해, 같은 프로필렌 글리콜 (식품 산업에 사용되는)와 같은 물과 부동액의 혼합물이 아래로 로컬로 결정된 위험 온도로 동결 손상으로부터 보호하기 위해 열교환 유체로 사용됩니다 그 혼합물에서 프로필렌 글리콜의 비중에 따라 달라집니다. 여분의 열 교환기의 추가가 낮은 가벼운 수준에서 시스템 성능을 낮출 수 있지만 글리콜의 사용은 marginally 용량을 나르는 물의 열을 낮춰줍니다.
수영장이나 unglazed 수집기는 투명 커버없이 플랫 플레이트 컬렉터의 간단한 형태입니다. 일반적으로 폴리 프로필렌 또는 EPDM 고무 또는 실리콘 고무는 흡수제로 사용됩니다. 수영장 난방에 사용 꽤 잘 원하는 출력 온도가 주위 온도 (이것은 따뜻한 밖에있다면, 즉) 가까이있을 때 사용할 수 있습니다. 주위 온도가 냉각지면서 이러한 수집은 덜 효율적이된다.
대부분의 플랫 플레이트 수집 25 년 이상의 수명이 있습니다.
용도 : 뜨거운 물이 수요가 에너지 법안에 큰 영향을 어디에이 기술의 주요 사용은 주거 건물이다. 이것은 일반적으로 대가족이나 뜨거운 물 수요가 자주 세탁 세척으로 인해 과도하게되는 상황과 상황을 의미합니다. 상용 어플 리케이션은 laundromats, 세차장, 군사 세탁 시설과 식사 시설을 포함합니다. 유틸리티 전원이 자주 중단에 따라 달라질 경우 건물 오프 그리드 위치해 있거나하는 경우에는이 기술은 또한 공간 난방에 사용할 수 있습니다. 태양 물 난방 시스템은 작동 비싼 물을 가열 시스템과 시설, 또는 세탁이나 따뜻한 물을 다량을 필요로하는 부엌 등의 작업과 비용 효과가 가장 높습니다.
unglazed 액체 수집가들은 일반적으로 수영장을 위해 물을 가열하는 데 사용됩니다. 이러한 수집가 필요없는 고온을 견딜 수 있기 때문에, 그들은 플라스틱이나 고무와 같은 저렴한 재료를 사용할 수 있습니다. 수영장이 추운 날씨 중에 일반적으로 따뜻한 날씨에서만 사용되거나 쉽게 탈진 수 있기 때문에 그들은 또한 냉동 논증을 요구하지 않습니다.
태양열 수집가 가장 맑은, 온화한 분야에서 비용 효율적인 반면, 그들은 거의 모든 나라에서 효과적인 비용하실 수 있습니다 너무 고려되어야합니다.
