FIVE wichtigsten Arten von solaren Warmwasserbereitung Systeme werden heute verkauft. Diese fünf sind eine Destillation von Dutzenden von Arten in den vergangenen 25 Jahren verkauft. Diese sind:
• Batch
• Thermosyphon
• Open-Loop direkten
• Unter Druck Glykol
• Closed-Loop Drainback
Die bewährten Gewinner sind einfach, zuverlässig und langlebig. Einige Systeme sind "open loop" (das Brauchwasser selbst wird direkt beheizt) und einige sind "closed loop" (eine Wärmeträgerflüssigkeit wird durch den Kollektor erwärmt und die Wärme wird an das Brauchwasser weitergegeben mittels einer Wärme Wärmetauscher). Einige Systeme sind "aktiv", mit beweglichen Teile wie Pumpen und Ventile, und andere sind "passive", indem Sie nicht mechanische oder bewegliche Teile.
Es gibt viele Überlegungen bei der Auswahl des besten Systems für ein Haus, aber der Client und die Situation wird sich das richtige System zu diktieren.
Zum Beispiel für einen Ein-bis Zwei-Personen-Haushalt in einem gemäßigten Klima, wo hart friert selten auftreten, könnten Sie mit einem Batch-Ofen gehen, besonders wenn das heiße Wasser mehr wird am Ende des Tages genutzt werden, anstatt als erstes in der Morgen. In einem Haushalt mit drei oder mehr Personen, denen Ästhetik und Gewicht sind kein Problem darstellt, könnte die Thermosyphonsystem genau das Richtige, vor allem wenn es keinen Platz für einen zusätzlichen Tank in der Nähe der bestehenden Wasser-Heizung.
Die Drainback System, ein persönlicher Favorit hier im Nordwesten, erfordert eine kontinuierliche Rückgang zwischen dem Solarkollektor und dem Solarspeicher. Wenn kontinuierliche Rückgang ist nicht möglich, es gibt immer das unter Druck stehende Glykol-System, wo Rohrleitungen hinaufgehen kann, nach unten, über, und um ohne Sorge. In der Regel mehr als eine Option kann für jede Situation zu arbeiten.

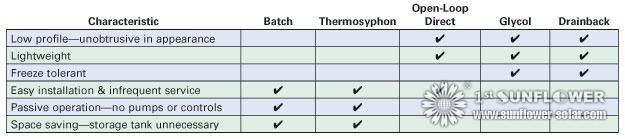

Die Zahl der Personen im Haushalt wird diktieren, wie groß muss das System zu sein, und die Systeme sind auch möglich. Rabatt-und Incentive-Programme dürfen nur zu qualifizieren bestimmte Systeme in einem bestimmten Gebiet. Einige Systeme sind relativ einfach zu für Do-it-yourself installieren, während andere die meisten Laien nicht versuchen sollte. Siehe die vergleichende Diagramm Merkmale der verschiedenen System-Typen. Treffen Sie Ihre Wahl, und genießen Sie die Nutzung von Solarenergie zu Ihrem Wasser zu erhitzen!
Solar-Batch-Heizungen
Seit hundert Jahren haben die einfachen Solar-Heizungen in das Batch verwendet worden
Einheit ed Staaten. Der Begriff ICs (integrierte Kollektor-Speicher) sagt uns, dass der Kollektor und Speicher in einer Einheit zusammengefasst sind. Ein Behälter, der Wasser in einer isolierten Kasten mit Glas bedeckt eingeschlossen ist, wird in der Sonne zugewandten S angeordnet. Kaltes Wasser wird der Boden des Tanks geleitet, warmes Wasser wird von oben. Wann immer es gibt eine für Warmwasser nennen, bewegt Wasserdruck aus dem Hause heißes Wasser aus dem oberen Teil des Solarsystems Batch-Heizung als kaltes Wasser in den Boden gedrückt wird.
Thermosyphonsysteme
Ein weiteres, relativ einfaches, passives System, und die beliebteste Solaranlage ist der weltweit Thermosyphon. Gemeinsame in Japan, Australien, Indien und Israel, sind sie leicht erkennbar, weil der Tank direkt oberhalb des Kollektors befinden muss.
Thermosyphon Systeme arbeiten auf dem Prinzip der Wärme steigt. In einem Open-Loop-System (für frostsicher Klimazonen nur), tritt Trinkwasser den Boden des Sammlers und steigt in den Tank, wie es wärmt. In kälteren Klimazonen ist ein Frostschutzmittel-Lösung, wie Propylenglykol, in der geschlossenen Solar-Schleife verwendet, und Frost-tolerant Verrohrung, wie aus vernetztem Polyethylen (PEX), ist für die Trinkwasser-Leitungen auf dem Dachboden und von der verwendeten Dach.
Mehrere internationale Hersteller machen Thermosyphonsysteme. Der Vorteil dieses Systems gegenüber dem Batch-Heizung ist, dass solare Wärme wird in einem gut isolierten Tank gespeichert, so dass heißes Wasser kann jederzeit verwendet werden, ohne dass die Strafe der Nacht Verluste.

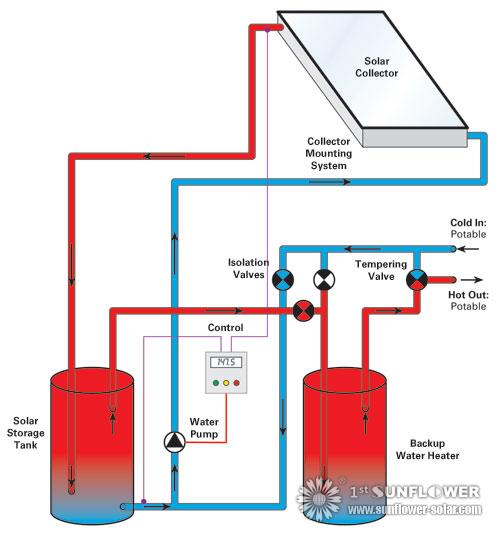

Open-Loop-Direkt-Systeme
Gebraucht in tropischen Umgebungen, in denen das Einfrieren nie vorkommt, ist dies die einfachste der aktiven Systeme. Ein Standard-, 52-Gallonen (200 l) Elektro-Tank eingesetzt werden können, zusammen mit einem 40-Quadrat-Fuß (3,7 m2) Solarthermie-Kollektor. Normalerweise wird der elektrische Element nicht eingehakt up, so dass dieser Tank wird zu einem Lagertank nur für vorgewärmte Wasser Fütterung eine vorhandene Backup-Wasser-Heizung.
Eine Entlüftung, automatisch oder manuell, ist auf dem Höhepunkt des solarthermischer Kollektor, zunächst zu reinigen Luft installiert. Die Pumpe, eine kleine Umwälzpumpe mit so wenig wie 10 Watt, kann direkt von einem 10-Watt PV-Modul mit Strom versorgt werden, oder eine thermostatisch gesteuerte AC Pumpe verwendet werden kann. Ein Snap-Schalter Sensor eingebaut, um die Temperatur der Solarspeicher erreicht zu begrenzen. Standard-Snap-Schalter-Sensoren sind für 160 ° F oder 180 ° F (71 oder 82 ° C) zur Verfügung.
Unter Druck Glykol-Systeme
In diesem aktiven, Closed-Loop-System, werden eingehende Trinkwasser an den Solarspeicher geführt, aber nie in die Kollektoren. Eine Wasser und Frostschutzmittel zirkuliert von den Kollektoren durch eine Spule des Rohres in der Solarspeicher, und wird dann durch die Kollektoren gepumpt. (In den meisten Klimazonen, ein 50/50 Propylenglykol und Wasser-Gemisch wird Sammlern aus dem Gefrierpunkt zu halten.) Das Trinkwasser wird durch Wärmeübertragung durch Kontakt mit dem Rohr erwärmt.
Diese Systeme erfordern ein Ausdehnungsgefäß und ein paar andere Zusatzkomponenten zum Befüllen, Entlüften und Wartung des Systems. Ein entscheidender Vorteil gegen Frostschutzmittel besteht darin, dass die Kollektoren überall montiert werden. Diese Systeme sind so ziemlich die einzige Wahl bei sehr kaltem Klima.
Closed-Loop-Systeme Drainback
Der Closed-Loop-System erfordert Drainback vielleicht am wenigsten Routine-Service von jedem aktiven System. Die Wärmeträgerflüssigkeit ist destilliertes Wasser, die nur selten geändert werden muss. Wenn das System im Ruhezustand (kein Pumpen) ist, ist der Solarkollektor leer und das destillierte Wasser wird in einem 10-Gallonen (38 L) Vorratsbehälter, in der Regel knapp über dem Solarspeicher befindet gespeichert. Höhere Kapazität Vorratstanks werden typischerweise in großen Systemen erforderlich.
Wenn die Pumpe einschaltet, wird das destillierte Wasser aus dem Reservoir zurück durch den Kollektor und Wärmetauscher zirkuliert, vorbei an Wärme an das Trinkwasser im Solarspeicher. Wenn die Pumpe abschaltet wieder läuft das destilliertes Wasser zurück in das Reservoir. Der Kollektor muss daher immer höher sein als der Speicher ist, und es muss eine ausreichende kontinuierliche Gefälle in den Leitungen vor dem Einfrieren zu gewährleisten.
Drainback Systeme sind effektiv und zuverlässig. Sie funktionieren super, selbst an den heißesten und kältesten Tage des Jahres, und arbeiten können 20 Jahre ohne Service. Der einzige Nachteil ist, dass größere Pumpen müssen in der Regel verwendet werden, besonders wenn man das Pumpen von Wasser zwei Stockwerke oder mehr, da die Drainback Pumpe muss das destillierte Wasser auf die Höhe der Solarkollektoren zu heben.
Ein Weg, um die Höhe Problem besteht darin, den Behälter auf dem Boden zu stellen, indem die Höhe der Pumpe zu heben. Allerdings, wenn es an einem Ort, wo die Rohre zu und von dem Reservoir könnte Einfrieren angeordnet ist, muss Glykol zugesetzt werden. Dies wird getan, wenn auch lange nicht waagerechten Rohrleitungen nicht zulassen Drainback schnell auftreten.
