Солнечные системы отопления
  • SFBS100~SFBS500 Series
Эта система составлена солнечного коллектора, цистерны с водой и рабочего места. Короткозамкнутый виток солнечная система. Эта система соответствующа для зон с спорным качеством воды и всеми условиями климата.
Руководство пользователя
центр загрузки

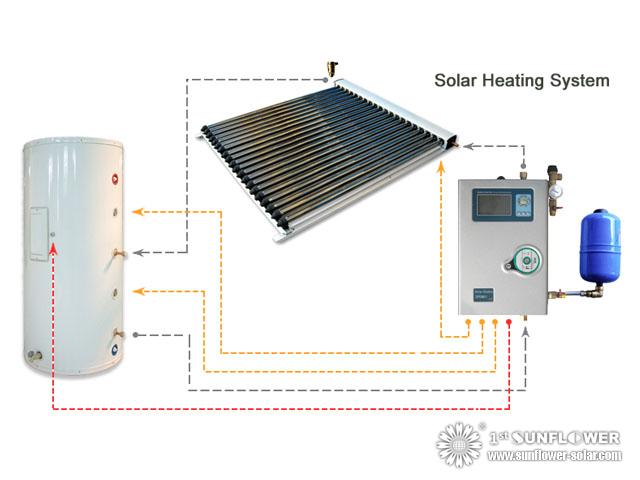

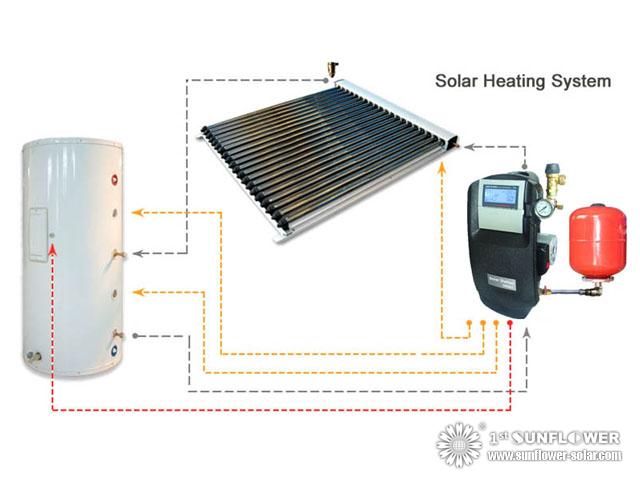

Описания системы разделения солнечной

Серия SFBS100~SFBS500
Эта система составлена солнечного коллектора, цистерны с водой и рабочего места. Короткозамкнутый виток солнечная система. Эта система соответствующа для зон с спорным качеством воды и всеми условиями климата. Она предпочла вариант для весьма холодных зон

1. Она может выдержать давление воды из крана когда она работает, давление деятельности 0.6MP.
2. Вполне автоматическая деятельность, вся система проконтролированная рабочей станцией
3. Сборник отделенный с баком для хранения. Бак можно положить везде дома, зернокомбайна с зданием совершенно
4. Один или два миллиона медный обменник катушки в баке
5. Нагрейте верхнюю воду немедленно, там никакая потребность ждать
6. Качество питьевой воды для того чтобы повысить качество жизни
7. Давать задний ход с электрическим подогревателем так, что в днях без солнечности горячую воду можно также использовать
8. Емкость: 100L, 150L, 200L, 250L, 300L, 400L, 500L.

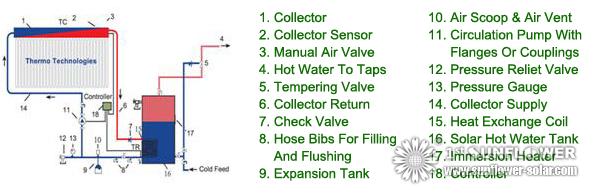

Активная система короткозамкнутого витка

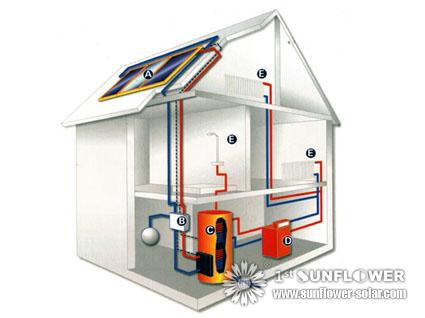

Системы отопления короткозамкнутого витка солнечные соответствующи для одиночных и множественных систем применения солнечного топления, топления воды e.g.domestic солнечного, солнечного ушата топления воды горячего, солнечного топления плавательного бассеина или солнечных систем отопления космоса. Системы короткозамкнутого витка солнечные соответствующи для зон с спорным качеством воды и всеми условиями климата. Системы отопления короткозамкнутого витка солнечные предпочитаемый вариант для весьма холодных зон


Солнечные системы отопления

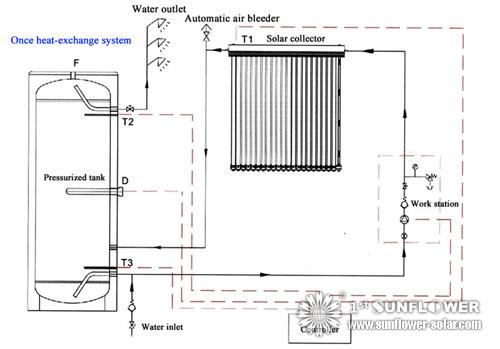

1) раз жар-обменивает систему

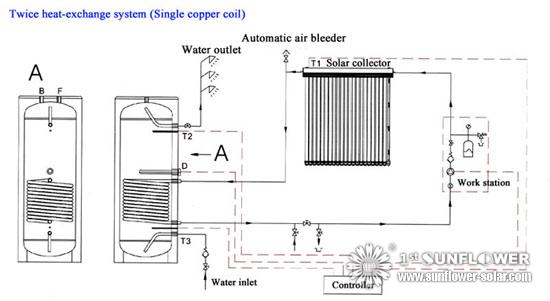

2) Дважды жар-обменивайте систему (одиночная медная катушка)

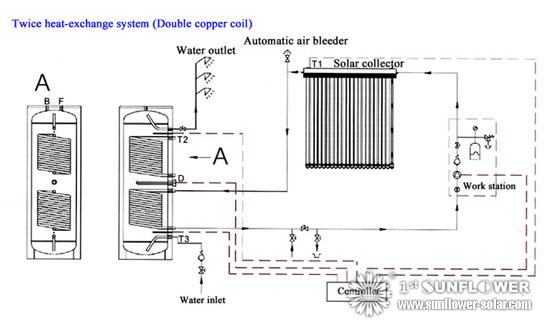

3) дважды жар-обменивает систему (двойная медная катушка)

Надутый бак использован для соединения солнечных коллекторов надутых SFB. Наш бак включает электрический кипятильник для подпорки, strick магния, клапана P/T, клапана безопасности одн-направления

1.Specification каждой из частей:

Деталь Продукты 100L 150L 200L 250L 300L 400L 500L
1 Солнечный коллектор 15 пробок PCS 20 пробок PCS 30 пробок PCS 35 пробок PCS 40 пробок PCS 50 пробок PCS 60 пробок PCS
2 Надутый бак SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 Интегрированное рабочее место   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Сосуд Expension SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 Штуцеры трубы 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 примечание

PKG: Система конструирована на основании 3.6W/M2облучение солнцем /H. Значение verage. Если облучение солнцем в вашей области гораздо высокее или низко, то мы можем конструировали одно для вас самостоятельно.

1) солнечный коллектор:
Трубы жары: 58mm*1800mm*10, коробка сборника: алюминиевый сплав, медный сборник: 22mm, толщина 1mm, слой консервации жары: Шерсти утеса, рамка: бак алюминиевого

сплава 2) надутый:
С одиночной трубой меди катушки (Φ16mm, толщиной 1mm), нижний квадрат обменом жары: ² 0.6/0.7/0.8m, внутренний бак: BTC340R 1.8/2.0/2.5mm, наружный бак: оцинкованная жесть 0.5mm, слой пены полиуретана: 4cm/5cm, вход/выход: NPT3/4», кипятильник: рабочее место

1.5KW-2.5KW 3) интегрированное:
Насос циркуляции: WILO RS15/7, сила: 130With120With60W, самая высокая головка: 7/6/4 m, Max.Capacity: 50/40/25 Л/МИН, клапан переключателя, предохранительный клапан, один метр клапана направления, измерителя прокачки, давления, клапан переполнения, сосуд

etc 4) Expension:
Тавро «ZILMET» от Италия, емкости: 5Liter или больше, опционное, максимальное давление: 10 адвокатских сословий, соединение: штуцеры 3/4»

труб g 5):
включите Bleeder воздуха, прокладку установки, кран фильтра, разъем между 2 сборниками


Пакет и размер солнечного коллектора серии SFB:

Модель

Размер (mm)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

Пакет:  Солнечные коллекторные коробка и штуцеры, солнечные стоящие рамки, солнечные пробки отдельно упакованы в одной коробке. Коробки можно нагрузить в контейнер сразу.

Опционное вспомогательное оборудование для солнечного коллектора серии SFB:

Деталь Изображение Имя Опишите
1 Solar Work Station Интегрированная рабочая станция
Насос циркуляции: (WILO) 220V50HZ, RS15/6
Максимальная подача: 2.5 (t/h)   Максимальный подъем: 5.5m
Соответствующая сила электрического
подогреватель: 1pc, <1500W
ВХОДНОЙ СИГНАЛ: Датчик 3
Температура окружающей среды: -10~50°C
Ранг доказательства воды: IP43
2 Expansion Vessel Сосуд расширения
Тавро «ZILMET» от Италия
Емкость: 5~24 литра, опционно
Максимальное давление: 10 адвокатских сословий
Соединение: 3/4» g
3 Pressure Tank Бак давления
С одиночной трубой меди катушки
(Φ16mm, толщина 1mm)
Нижний квадрат обменом жары: ² 0.6/0.7/0.8m
Внутренний бак: Эмаль 1.8/2.0/2.5mm
Наружный бак: оцинкованная жесть 0.5mm
Слой пены полиуретана: 4cm/5cm
Вход/выход: NPT3/4»
Кипятильник: 1.5

С двойными трубами меди катушки
(Φ16mm, толщина 1mm)
Верхний квадрат обменом жары: ² 0.4/0.5m
4
 Mounting Strip Прокладка установки  Установить солнечные коллекторы на склоняя крышу плитки (если для установки плоской крыши, пожалуйста выберите стоящие рамки вниз ниже), то
5 Air Bleeder Bleeder воздуха  Выпустите над давлением (от Италия)
6 Connector between two collectors Разъем между 2 сборниками Материал: SUS304 для corrugatedpipe, медные разъемы
7 Three way connector Трехсторонний разъем Материал: латунь
8 Copper Connector Медный разъем Материал: латунь
9 Filter Tap Кран фильтра Сделайте фильтрацию   Материал: латунь
Примечание: ~ 240 v ряда 110 v напряжения тока, частоту 50 Hz или 60 Hz, штепсельную вилку можно выбрать для спецификаций вашей страны
