サーモサイフォン の管状の太陽熱温水器、太陽間欠泉、ステンレス鋼
  • SFA-SS series

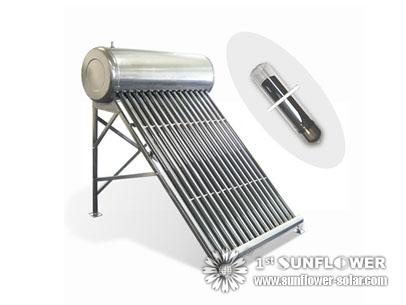

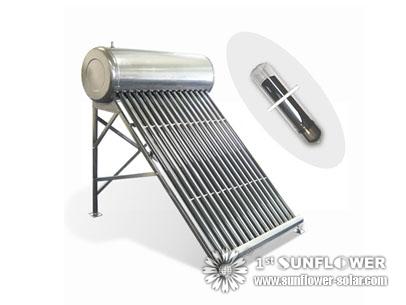

SFA-SSシリーズ 低加圧されたthermosiphonの太陽熱温水器。 最も普及した、最も経済的で自然な循環システム
ユーザーガイド
ダウンロードセンター

このタイプの設計はThermosyphonの主義を使用する

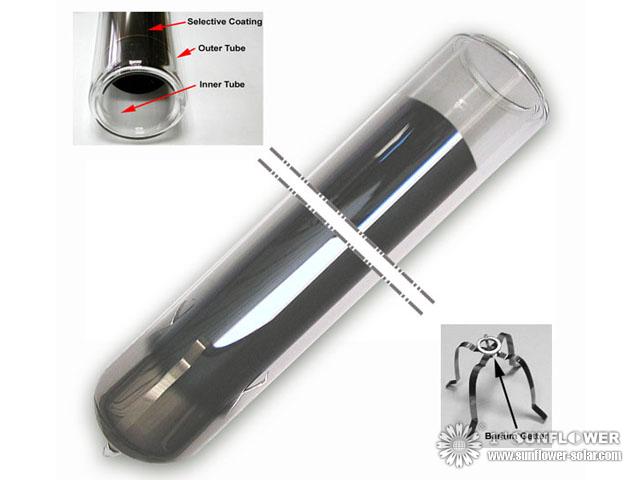

SFAによって避難させる管太陽水暖房のパネルは利用できる最も簡単な真空管システムである。 パネルの上のステンレス鋼シリンダーはよ絶縁された熱湯シリンダーである-それは皮を剥がれる倍、2枚の皮間のウレタンフォームの2インチを有する。 ステンレス鋼の構造は腐食しない、簡易性はancilliary部品を要求しないことを意味し。 真空管はガラスの2つの層間のvacuuumと、二重皮を剥がれる。 シリンダーの水は日曜日までに熱されるところに真空管それぞれの中央セクションを書き入れられる。 管自身は有効な93%である-従って周囲の空気の温度が低いとき低い日光の水を熱できるまたは。 ウォーマーは暖房のための管に降りる冷水を転置する貯蔵シリンダーに、より少ない密な水上がる。

このタイプの設計はThermosyphonの原則を使用する。 このタイプのシステムはheatpipesを使用しない; その代り水は対流によってそれから(85と220litresの間で変わることができる)ヘッダータンク熱する管に満ちている。それは明らかな利点を有する: タンク自体および付属品によって非常に低価格がありなさい。 但し、それはより少なく機能、屋根統合されているようであるには余りにも大きい圧力システムキットを受け入れることができないである。このタイプはトルコ、ギリシャ、内陸のような熱い国で一般に、アフリカ等用いられる。


太陽熱温水器 特徴:




1)設計で美しくおよび家族の使用のために非常に便利
2)対ガラスの太陽管と信頼でき、有効
3)容易な差込式の取付け
4)外タンク材料: ステンレス鋼の版か粉は色の鋼板に塗った
5)内部タンク材料: 0.5mmの厚いSUS304食品等級のステンレス鋼の版
6)フレーム材料: 色の鋼鉄
7) 50 - 65mmのウレタンフォームの絶縁材の層保障される優秀な熱保存。 冷たい夕方の熱湯を楽しみなさい
8)腐食無し: それはchorineイオン、海水、塩水または木びき台水から腐食の鉛を防ぐことができる
9)漏出無し: 特別な反corrosin層に適用しなさい
10)衛生水: 質は水質が二度純粋、汚染ではないこと上でさせるそれを可能に示した
11) Desinging clouldy、雪が多い、雨の日の適用範囲のための前もって

サーモサイフォンの原則


The Principle of Thermosyphon solar water heater

A.閉鎖したタンクC.開いたthermosyphonにつながれる貯蔵所B.の管流れによるaにつながれる管





冷水より熱湯の大きい割合のために、冷たい水流下方におよび熱湯は上向きに行く。 水は水漕間の熱くするcontinuouslおよび真空管である。 他の区では、熱湯は冷水に常に浮かぶ
真空管からの水漕への湯の流れ。 水漕からの真空管への割合のために、冷たい水流。
冷水は真空管で熱される。それは熱湯になった後、水漕に再度流れる。 水は水漕と真空管の間で絶えず循環する; 水漕の冷水はより熱く、より熱い。
最後に、すべての冷水は熱湯であるために熱される。 これは冷水の暖房のコースである。



Solar water heaters working principle



ピーク太陽放射の間の管及びタンク相互作用は調節する



適用範囲に適用しなさい:


SFAシリーズ太陽熱温水器 アジア、アフリカ、熱帯および暖かい区域で普及した。

通知:




1)フレームの角度は顧客のローカル緯度の状態として生産で変えることができる。 私達は顧客のための適した角度を設計してもいい
2)私達は自由のあなたの順序のための予備のaccerssoriesそして管を提供する
3)私達は水漕、あなたの要求に従うフレームのanfの管の別の材料を提供してもいい
4)私達はこのシステムの付属品を、投込み電熱器のような、水製造者、マグネシウム等提供する。あなたの条件に従って買うことができる

^ Back to top

SFAシリーズ太陽熱温水器の指定:

項目No. 指定 タンクの容量 タンクおよび太陽管の容量 有効
コレクター区域M2
数量(セット)
水漕の直径 Qty.  太陽管の 太陽管の直径 太陽管の長さ  20'ft 40'ft
SFA42154715-SS 420mm 15pcs Ø 47mm 1.5M 84.2L 104.4L 1.25 77 157
SFA42184715-SS 420mm 18pcs Ø 47mm 1.5M 100.5L 124.7L 1.49 66 134
SFA42204715-SS 420mm 20pcs Ø 47mm 1.5M 111.4L 138.3L 1.66 60 122
SFA42244715-SS 420mm 24pcs Ø 47mm 1.5M 133.3L 165.5L 1.99 52 105
SFA42304715-SS 420mm 30pcs Ø 47mm 1.5M 166L 206.3L 2.49 42 85
SFA47155818-SS 470mm 15pcs Ø 58mm 1.8M 132.3L 172.9L 1.89 50 101
SFA47185818-SS 470mm 18pcs Ø 58mm 1.8M 148.6L 197.3L 2.27 43 87
SFA47205818-SS 470mm 20pcs Ø 58mm 1.8M 164.9L 219L 2.52 38 78
SFA47245818-SS 470mm 24pcs Ø 58mm 1.8M 197.5L 262.5L 3.03 33 68
SFA47305818-SS 470mm 30pcs Ø 58mm 1.8M 246.3L 327.5L 3.79 26 54

説明:
1.モデル説明: 例えばSFA47155818を、「SFA」あるヒマワリの太陽熱温水器SF-Aシリーズプロダクトが、水漕の外的な直径が470mmである「47の」平均、管の量によってが15 PCである「15の」平均、真空管によってが1.8メートル58mm.である「5818の」平均取りなさい
2。 太陽水漕の網の上で容量は±2%.である

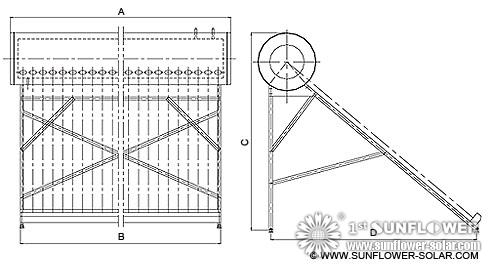

SFAシリーズ 太陽熱温水器 パッケージおよびサイズ:

Solar water heater size



モデル サイズ(mm)
A B C D
SFA42154715-SS 1170 1060 1307 1346
SFA42184715-SS 1380 1270 1307 1346
SFA42204715-SS 1520 1410 1307 1346
SFA42244715-SS 1800 1690 1307 1346
SFA42304715-SS 2220 2110 1307 1346
SFA47155818-SS 1348 1228 1594 1655
SFA47185818-SS 1591 1471 1594 1655
SFA47205818-SS 1753 1633 1594 1655
SFA47245818-SS 2077 1957 1594 1655
SFA47305818-SS 2563 2443 1594 1655

パッケージ: 太陽水漕、太陽永続的なフレームは1つのカートンで、太陽管別に詰まる。 カートンは容器に直接荷を積むことができる。

SFAシリーズのための任意付属品 太陽熱温水器


項目 映像 名前 記述しなさい
1 製造者に水をまきなさい 大きい水漕に水を自動的に満たすのに使用される
2 コントローラー
接続ボックスが付いている表示パネル
水漕のための温度検出器および水位センサー
満ちる水のための電磁石弁
220V 50HZ/110V 60HZ
これを選べば、水製造者を必要としない
3 マグネシウム棒 それは水外被、溶ける沈泥を防ぎ、低価格によって腐食を防ぐ水漕、避難させた管等のような太陽ヒーターシステムの装置を助けることができる。
4 電気ヒーター 雨熱する使用幾日の水を
5 球弁 システムのスイッチとして
6 一定した温度の混合弁 機能:出口の熱湯の温度が余りに高いときシステムの冷水そして潜在的な危険を避けるために熱湯を混合することを使用する。 温度を独りで置くことができ暖かい水のより快適な浴室を、そして省エネに持って来。

注: 電圧範囲110 Vの~ 240 V、頻度50のHzまたは60のHzのプラグはあなたの国の指定に選ぶことができる
