Solar Water Heater
  • Solar Water Heater
  • Solar Tubes

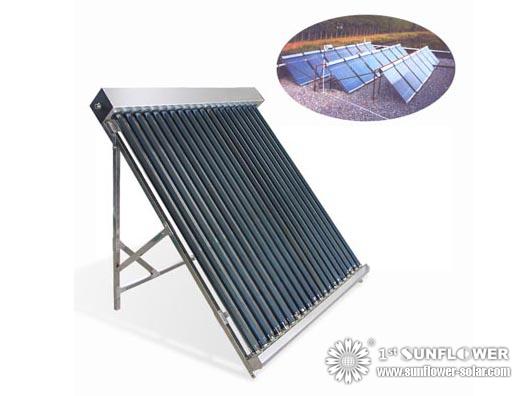

非圧力管状の太陽熱温水器システム
  • SFE series
SFEシリーズ 水漕、それはのない非加圧プロダクト最も安い太陽熱温水器である
ユーザーガイド
ダウンロードセンター



このタイプの設計Thermosyphonの主義を使用する

この種類のプロジェクトのソーラーコレクタは真空管のコレクターである。 それはホテル、学校またはプールのための商業プロジェクトで広く利用されている

1)商業太陽水暖房の塗布のために設計されていて
2)対ガラスの太陽管と信頼でき、有効
3)ポリウレタン絶縁材はよい暖房の性能および最低の損失熱を保障する
4)多様なカバーの材料: ステンレス鋼か電流を通されたシート
5)フレーム材料: 厚い1.2mmすべてのステンレス鋼
6)容易な差込式の取付け
7)は増加水熱容量にシリーズで接続することができる

6つの利点:

1.強迫的なリサイクルの平均の助けはシステムコレクター水漕への太陽のエネルギーそして移動をそれ効率的に吸収する
2.高い働き効率: 科学的な主義を使うと、熱エネルギーは水漕に時間通りに移すことができる
3.セービングエネルギー: ドイツオリジナルポンプを選んで、電力消費は非常にくず、毎日ちょうど複数のセントだけである
4。 1つのポンプ、2つの機能: 増加する圧力およびリサイクル
5.理性的なコントローラーおよびデジタル表示装置との容易の操作
6.美しい出現および取付けられていること容易

主義および特徴:

1.自動充満水: ソレノイド弁による充満水。 タンクが水の完全であるまで範囲が設定の時間および設定の水位、ソレノイド弁水を満たし始める時
2.温度の相違の循環: ソーラーコレクタの温度がタンク温度より高い10のとき循環ポンプはタンクからのコレクターに冷水を注入し始める従って3つの循環ポンプが停止するより低いコレクターの熱湯はタンクに温度の相違がとき、行く
3. Anti-freezing循環: 循環の管の温度が設定データより低いとき、温度の相違ポンプは循環の管の温度が設定データより高いとき、ポンプ停止するタンクからの循環の管に熱湯を注入し始める
4.電気ヒーターの助手: タンクの水温が設定に設定データの下にあるとき電気ヒーターを範囲まで水を熱し始める設定データ時間を計りなさい
5.管の循環: 出口の管の温度が設定データより低いとき、水蛇口を開ける場合熱湯があることを管の循環ポンプP2は確かめるタンクにタンクの熱湯を注入し始める


  SFEシリーズ 太陽熱温水器 指定:

項目No. 指定 サイズ(mm) 数量(セット)
Qty.  太陽管の 太陽管の直径 太陽管の長さ   銅熱t  有効なコレクター区域M2 容量(リットルか日) a b c d 20'ft 40'ft
SFE104715 10pcs Ø 47mm 1.5M いいえ 0.83 70 870 750 1000 1174 134 268
SFE204715 20pcs Ø 47mm 1.5M いいえ 1.66 140 1570 1450 1000 1174 123 251
SFE304715 30pcs Ø 47mm 1.5M いいえ 2.49 210 2270 2150 1000 1174 86 175
SFE105818 10pcs Ø 58mm 1.8M いいえ 1.26 90 960 840 1200 1398 83 166
SFE205818 20pcs Ø 58mm 1.8M いいえ 2.52 180 1760 1640 1200 1398 78 159
SFE305818 30pcs Ø 58mm 1.8M いいえ 3.78 270 2560 2440 1200 1398 54 110



説明:
1.モデル説明: 例えばSFE105818を、「SFE」あるヒマワリの太陽熱温水器SF-Eシリーズプロダクトが、管の量が15 PCである「10の」平均、真空管によってが1.8メートル58mm.である「5818の」平均取りなさい

およびサイズにシリーズで接続することができる:

Solar Water Heaters Size



モデル サイズ(mm)
a b c d
SFE104715 870 750 1000 1174
SFE204715 1570 1450 1000 1174
SFE304715 2270 2150 1000 1174
SFE105818 960 840 1200 1398
SFE205818 1760 1640 1200 1398
SFE225818 1920 1800 1200 1398
SFE305818 2560 2440 1200 1398

パッケージ: 太陽水漕、太陽永続的なフレームは1つのカートンで、太陽管別に詰まる。 カートンは容器に直接荷を積むことができる。

SFEシリーズのための任意付属品 太陽熱温水器:

項目 名前 記述しなさい
1 製造者に水をまきなさい 大きい水漕に水を自動的に満たすのに使用される
2 コントローラー
接続ボックスが付いている表示パネル
水漕のための温度検出器および水位センサー
満ちる水のための電磁石弁
220V 50HZ/110V 60HZ
これを選べば、水製造者を必要としない
3 マグネシウム棒 それは水外被、溶ける沈泥を防ぎ、低価格によって腐食を防ぐ水漕、避難させた管等のような太陽ヒーターシステムの装置を助けることができる。
4 電気ヒーター 雨の日の熱水に使用します。
5 球弁 システムノートのスイッチ
として: 電圧範囲110 Vの~ 240 V、頻度50のHzまたは60のHzのプラグはあなたの国の指定に選ぶことができる
