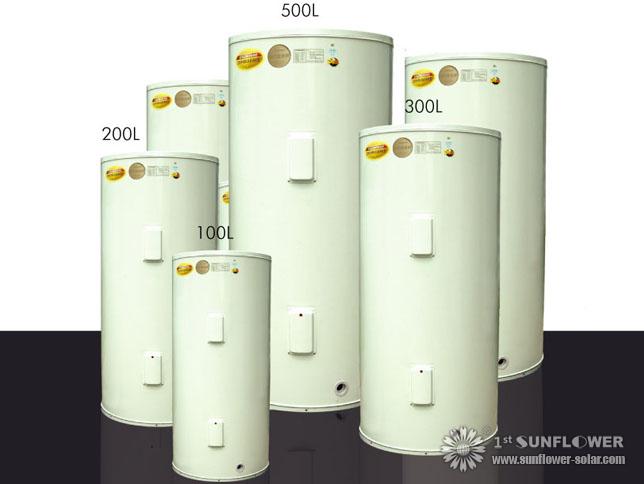

Pressurized Tank For Solar Heating Systems
  • Pressurized Tank For Solar Heating Systems
  • Pressurized Tank For Solar Heating Systems (Inside)
태양열 난방 시스템을위한 가압 탱크
  • SFO100-500 시리즈
가압 탱크, 블루 다이아몬드 내부 방광과 용접 라인도를 채택하지 않으며 수명이 특히 길다. 모든 닫힌 분리 탱크 들어, 정격 압력 0.6Mpa입니다.
사용자 가이드
다운로드 센터
기능

1) 그것은 블루 다이아몬드 내부 방광과 용접 라인도를 채택하지 않으며 수명이 특히 길다.


2) 모든 폐쇄 분리 탱크 들어, 정격 압력 0.6Mpa입니다.

따뜻하게하고 전기 에너지를 저장할 수 있기 때문에

3) 그것은 슈퍼 두꺼운 절연 층을 채택.

압력이 더 0.6Mpa보다 릴리프 밸브 수있는 경우

4) 그것은 편도 반 이상의 압력 장치를 채택

수조에 먼지가 쉽게 탈진 수 있도록 자동으로 압력과 오버플로우를 줄일 수 있습니다.

5) 온도 압력 릴리프 밸브는 과압을 보호할 수 있습니다.

(6) 컨트롤러는 난방을 시작하고 끊길 수있는, 프랑스에서 수입한 언제 열 이상의 온도

자동 게다가 두 기둥은 동시에 이동 수 있습니다.

7) 전기 전류의 누설이 10mA 이상되면 안전하게 유지하기 위해 자동적으로 전기 소스를 잘라 수 있습니다.

8) 수명을 연장하기 위해 탱크 내부의 양극 마그네슘 바있다.

9) 제품은 GB4706.12의 국가 표준을 채택

10)로 구분 탱크 주택, 병원, 학교, 호텔의 물 사용에 특히 적합합니다.


주의를위한 포인트

여러분의 안전을 보려면 다음 항목에주의하시기 바랍니다 :
물이 탱크에 가득없는 경우 전원을 넣어 했을텐데, 그렇지 않으면 탱크가 손상됩니다.
당신은 AC 220V ~ / 50Hz 또는 AC 110V ~ / 60HZ를 사용하기위한 선택의 여지가
전류계, 전선, 분리 탱크와 연결하는 것은 분리 탱크의 지정된 전류의 수요를 충족해야하는 소켓.
분리 탱크의 플러그와 소켓이 단단히 연결되어 있어야합니다.
당신은 겨울철 오랫동안 온수기를 사용하지 않으면 추운 지역에서는, 물이 내부가 동결됩니다 경우, 방광이 비어 두시기 바랍니다 그리고 탱크가 손상될.
가열하면, 탱크의 수명을 길게하기 위해 추위에 물이 스톱 밸브를 닫지 마십시오.
이것은 밸브 및 차단 밸브 좌석 소면을 방지하고 위험을 일으킬 수 있도록, 자주 손으로 온도 / 압력 릴리프 밸브의 조작 극을 운영할 것을 권장합니다.
제정 온도가 60보다 높은 ° C 인 경우 분리 탱크를 사용하면, 그렇게로서 특히 노인과 어린이, 뎀하지, 찬물과 뜨거운 물이 혼합해야합니다.

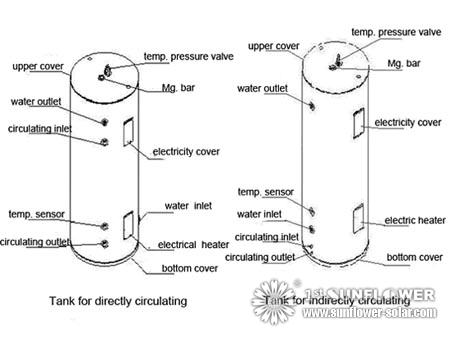

구조 약도

설명



(1) 온수기를 설치하는 장소는 온도 / 압력, 사용하는 장소로 폐쇄되어야합니다

릴리프 밸브, 온도 컨트롤러, 전기 히트 파이프는 유지 관리가 용이​​ 방향을 직면해야합니다. 데이터 플레이트는 읽기 쉬워야합니다, 그리고 탱크 위 공간은 긍정 극 보호 장치를 확인하고 변경할 수있는만큼 탱크의 높이 이상이어야한다.

필요성의 경우 부품을 유지하거나 변경할 전체 탱크를 아래로 당기는 때

(2) 탱크 주위 공간은 편리해야합니다.

(3) 탱크 수직 종류이며 이것은 제품의 무게를 견딜 수있는 수준에 설치되어 있어야합니다.

(4) 전원 소켓이 샤워시 물이 증기를 생산하지 않는만큼, 뿌리 수없는 위치에 설치되어야 다음 소켓 누설 전류를 유도.

오버플로 / 압력 릴리프 밸브에서 배수 약간 물이있을 때

(5) 가열하면 정상적인 현상입니다. 그리고 당신은 끓는 수없는만큼, 오버플로, 그리고 안전한 물의 장소에 다른 쪽 끝에있는 물을 파이프로 연결할 수 있습니다.

(6) 오버플로가 개방 유지 및 아래쪽하여야한다.

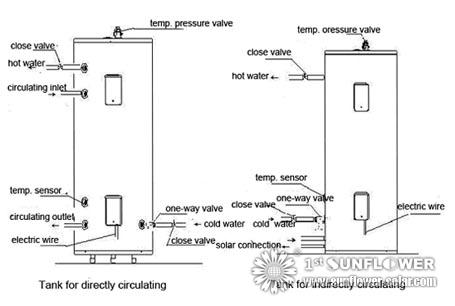

(7) 파이프라인이 연결.

냉수 파이프의 대답 : 연결 :
추위에 물을 콘센트 "는 파워 덮개의 하단으로 폐쇄하고, 인터페이스는 G1 / 2입니다. 첫째, 온수기와 편도 안전 배수 밸브를 연결한 후 닫기 밸브를 가입하고 수돗물 파이프로 연결합니다.
참고 : 탱크의 압력이 어떤 가치에 도달하면 편도 안전 배수 밸브가 자동으로 물이 파이프를 도청하기 위해 압력을 언로드할 수 있습니다. 그래서 당신은 탱크에 충전하다 때 차가운 가까운 밸브를 열어 두시기 바랍니다.

온수 파이프 결합 B. :
"온수 콘센트는 탱크의 상단에, 그리고 인터페이스는 G1 / 2입니다.
뜨거운 물 배출구 파이프에서 가까운 밸브를 연결하면 다음 온수 요구 사항 곳으로 온천수를 리드하기 위해 튜브를 사용합니다.

온도 / 압력 릴리프 밸브의 C.는 설치 :
원유 스트랩과 잘 윤생체를 꼬기지만, 소용 돌 이꼴 단말기 표면을 통해 다음의 설치 장소에 온도 / 압력 릴리프 밸브를 고정 수 없습니다. 물이 편리 나오는 있도록 오버플로우가 아래쪽을 직시해야합니다.


전기기구의 약도의 다이어그램



사용법

(1). 물 공급 :


첫째, 탱크 하나의 뜨거운 수도꼭지의 콘센트에 가까운 밸브를 열고 물 파이프라인을 열어 두세요.

온수 수도꼭지가 정상적으로 작동하면, 이는 물이 가득 의미 다음은 수도꼭지를 닫을 수 있습니다.

(2). 온수 온도의 정착 :
탱크의 온도 컨트롤러의 온도 조절 범위는 30 ~ 75 ℃, 그리고 공장에서 파견 ℃ 전에 65에서 설정된 온도.
경고 : 특히 어린이와 장로를 위해, 뜨거운 물 위험 불타는에주의하시기 바랍니다.

(3). 플러그를 삽입 :
여기는 플러그인을 사용할 때 좋은 흙과 세 피트와 소켓 및 전원 건조해야합니다. 콘센트와 전선이 통과 허용되는 전류는 온수기의 공칭 전류의 두 개 이상입니다.

(4). 뜨거운 물 사용 :
설립 온도로 가열 후 전원 상영 표시등이 배출되고, 다음 온수기는 자동으로 보온 상태가 될 것입니다. 이때 당신은 온수를 사용할 수 있으며, 감기 수도꼭지와 혼합 조절하여 적당한 온도를 구하십시오. 뜨거운 물을 사용하는 동안 자동 물 히터 의 차가운 물이 동시에 온도 컨트롤러가 자동으로 가열하는 전기 회로를 설정합니다. 당신이 짧은 시간에 물을 사용하지 않으면 보온 중의 좋은 성능이 너무 많은 전기를 낭비하지 않기 때문에 탱크의 능력을 닫을하지 마시기 바랍니다.

(5). 온수기를 닫으십시오 :
먼저 전원을 닫은 다음 온수기의 온수 글로브 밸브를 닫습니다.
경고 : 스위치로서, 우리는 안전 플러그를 뽑아해야 안전 플러그에있는 디버거에 관한 것을 금지.

유지



(1). 먼지 제거 :

탱크가 정상적이고 효율적으로 작동 있는지 확인하기 위해서는 정기적으로 유지하게하고, 물에서 먼지를 제거한다. 당신은 편도 안전 배수 밸브를 사용하는 경우, 전기 소스를 잘라 물 유입 밸브를 닫고, 콘센트 밸브를 열고 배수 핸들을 조작하여주십시오. (그림 참조) 흙​​을 배수하십시오. 이 절차가 완료되면 탱크가 물이 가득 차 있는지 확인 후, 전류를 비록하다.
(2). 마그네슘 표시줄을 변경

한번 설치 후 및 2 년 동안 온수기를 사용하여 마그네슘 막대를 확인하기 위해 제안하고, 마그네슘 표시줄이 고갈되는 경우 그것을 변경해야합니다.

문제 해결



(1) 물 밖으로 나오는 사람은 없다

대답 물 공급이 차단 여부, 또는 수압이 너무 낮은되고 있는지 여부 수돗물을 확인합니다.
물 공급 튜브의 가까운 밸브가 열려 여부 B.
C. 각 인터페이스는 차단 여부.

(2) 물의 온도가 너무 낮습니다 :
너무 낮으면 대답 설정 온도를 확인, 아니면 선택한 온수기의 사양은 여러분의 필요를 충족 수 없습니다. 그래서 실제 소비량에 따라 사양을 선택하셔야합니다.
그것이 정상이면 B의 혼합물 - 물 밸브의 조절 비율을 확인합니다.

(3) 온도 / 압력 릴리프 밸브가 유출됩니다
    (1). 정상적으로 작업하기 : 그것은 가열하면 방전 약간의 물이이 많아 정상적인 현상입니다.
    (2). 끊임없이 새어 :
온도 / 압력 릴리프 운영 극 몇 가지 작은 불순물을 풀다하고 고장을 수리하고 운영 기둥을 늦추다 수있는 몇 초 동안 부드럽게 위쪽으로 올려 봅니다.
    (3). 오랫동안 지속적으로 물을 붓는 :
그것은 실행 물의 압력 가끔 온수기의 규정된 압력보다 높다 나타냅니다. 제한된 압력 밸브를 해결하기 위해 설치하는 작업자에게 문의하십시오. 경고 : 높은 설정 압력 안전 밸브와 함께 원래의 안전 밸브를 교체 말라고했다.




모델

100L

150L

200L

250L

300L

400L

500L

내부 탱크 직경

φ368

φ368

φ438

φ542

φ542

φ613

φ613

외부 탱크 직경

φ450

φ450

φ520

φ620

φ620

φ710

φ710

내부 탱크의 재질 및 두께

BTC340R? 1.8

BTC340R? 1.8

BTC340R? 2.0

BTC340R? 2.0

BTC340R? 2.0

BTC340R? 2.5

BTC340R? 2.5

껍질의 재질 및 두께

아연 도금

아연 도금

아연 도금

아연 도금

아연 도금

아연 도금

아연 도금

시트

시트

시트

시트

시트

시트

시트

0.5

0.5

0.5

0.5

0.5

0.5

0.5

절연 두께

40

40

40

40

40

50

50

위로 열 교환기의 표면적

--

--

0.4

0.4

0.4

0.5

0.5

맨 아래 열 교환기의 표면적

0.6

0.6

0.6

0.7

0.7

0.8

0.8

물이 파이프의 크기

NPT3/4"

NPT3/4"

NPT3/4"

NPT3/4"

NPT3/4"

NPT3/4"

NPT3/4"

집중 히터

1.5KW

1.5KW

1.5KW

1.5KW

2.5KW

2.5KW

2.5KW

전체 차원

φ450×1105

φ450×1570

φ520×1530

φ620×1280

φ620×1530

φ710×1580

φ710×1715

패키지 크기

480×480×1200

480×480×1665

550×550×1625

655×655×1375

655×655×1625

740×740×1675

740×740×1800

무게

46

58

68

75

95

112

122







모델

100L

150L

200L

250L

300L

400L

500L

내부 탱크 직경

φ368

φ368

φ438

φ542

φ542

φ613

φ613

외부 탱크 직경

φ450

φ450

φ520

φ620

φ620

φ710

φ710

전체 차원

φ450×1105

φ450×1570

φ520×1530

φ620×1280

φ620×1530

φ710×1580

φ710×1715

패키지 크기

480×480×1200

480×480×1665

550×550×1625

655×655×1375

655×655×1625

740×740×1675

740×740×1800

무게

46

58

68

75

95

112

122





구리 코일

Copper Coil

전기 히터

Electrical Heater

마그네슘로드

Magnesium Rod

온도 컨트롤러

Temperature Controller
