Sistemas de calefacción solar
  • SFBS100~SFBS500 Series
Este sistema se compone del colector solar, del tanque de agua y del sitio de trabajo. Es un lazo cerrado Sistema Solar. Este sistema es conveniente para las áreas con calidad del agua cuestionable y todas las condiciones de clima. Ha preferido la
Guía del usuario
Del Centro de descarga



Descripciones de la Sistema Solar de la fractura

 Serie SFBS100~SFBS500

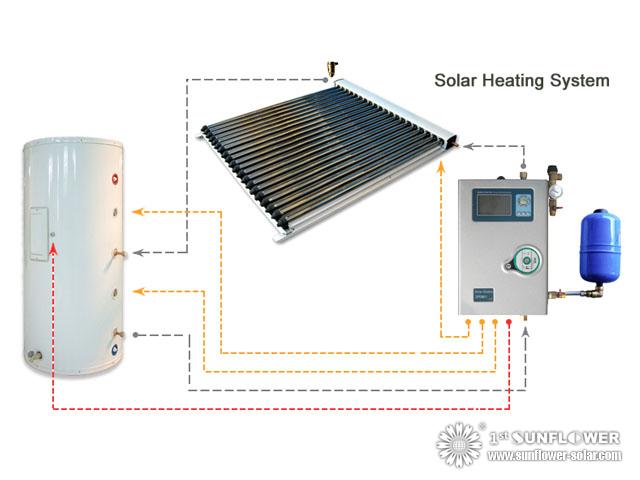

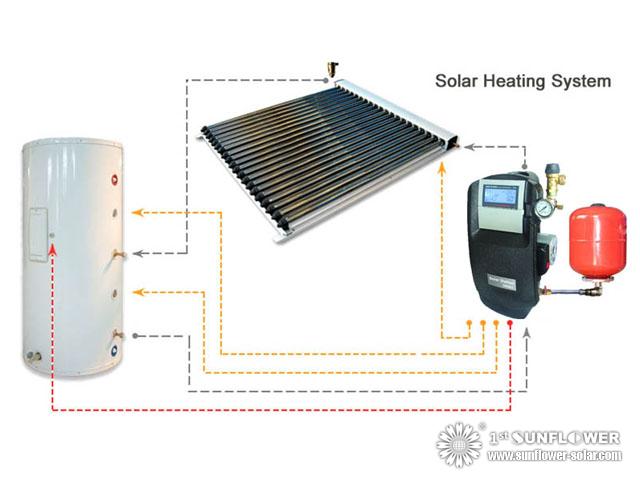

Este sistema se compone del colector solar, del tanque de agua y del sitio de trabajo. Es un lazo cerrado Sistema Solar. Este sistema es conveniente para las áreas con calidad del agua cuestionable y todas las condiciones de clima. Ha preferido la opción para las áreas extremadamente frías

1. Puede soportar la presión del agua de golpecito cuando trabaja, presión de funcionamiento 0.6MP.
2. Operación totalmente automática, el sistema entero controlado por el sitio de trabajo
3. Colector separado con el tanque de almacenaje. El tanque se puede poner dondequiera de la casa, cosechadora con el edificio perfectamente
4. Hay uno o dos cambiadores de cobre de la bobina en el tanque
5. Caliente el agua superior inmediatamente, allí no es ninguna necesidad de esperar
6. Calidad del agua potable para promover calidad de la vida
7. Respaldo con el calentador eléctrico para en los días sin sol poder también utilizar la agua caliente
8. Capacidad: 100L, 150L, 200L, 250L, 300L, 400L, 500L.

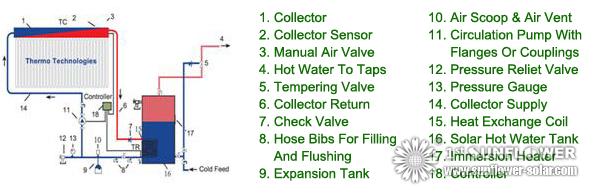

Sistema de lazo cerrado activo

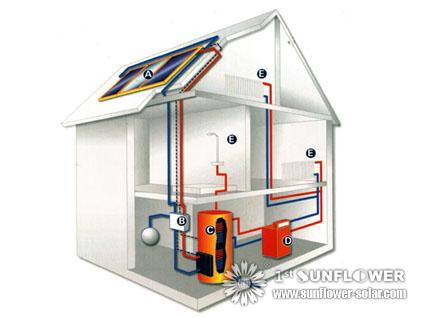

Los sistemas de calefacción solar del lazo cerrado son convenientes para los sistemas de uso solos y múltiples de calefacción solar, calefacción por agua solar de e.g.domestic, tina caliente solar de la calefacción por agua, calefacción solar de la piscina o sistemas solares de la calefacción de talleres. Las Sistema Solar del lazo cerrado son convenientes para las áreas con calidad del agua cuestionable y todas las condiciones de clima. Los sistemas de calefacción solar del lazo cerrado son la opción preferida para las áreas extremadamente frías


Sistemas de calefacción solar

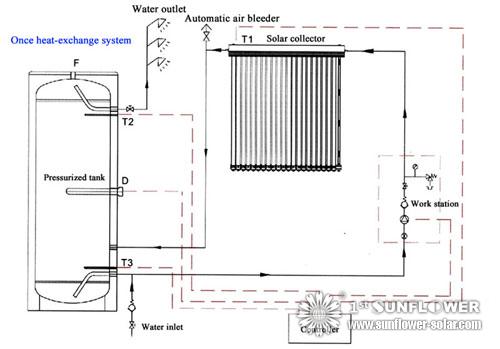

1) calor-intercambia una vez el sistema

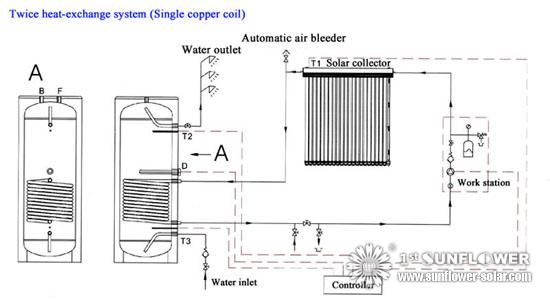

2) Calor-intercambie dos veces el sistema (la sola bobina de cobre)

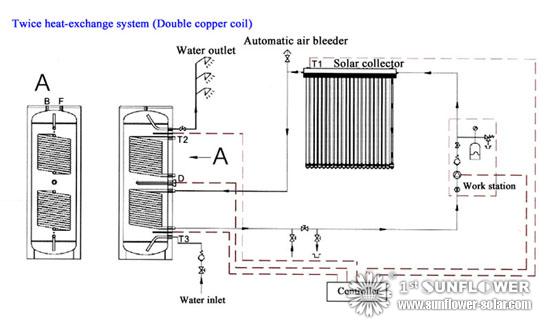

3) calor-intercambia dos veces el sistema (la bobina de cobre doble)

El tanque a presión se utiliza para la conexión de colectores solares a presión SFB. El nuestro tanque incluye el calentador de inmersión eléctrico para el respaldo, strick del magnesio, válvula de P/T, válvula de seguridad de la uno-dirección

1.Specification de cada parte:

Artículo Productos 100L 150L 200L 250L 300L 400L 500L
1 Colector solar 15 tubos del PCS 20 tubos del PCS 30 tubos del PCS 35 tubos del PCS 40 tubos del PCS 50 tubos del PCS 60 tubos del PCS
2 El tanque a presión SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 Sitio de trabajo integrado   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Recipiente de Expension SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 Instalaciones de tuberías 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 nota
de PKG: El sistema se diseña en base de los 3.6W/M2insolación de /H. Es un valor del verage. Si la insolación en su área es mucho más alta o baja, podemos diseñamos el que está para usted solamente.

1) colector solar:
Pipas de calor: 58mm*1800mm*10, caja del colector: aleación de aluminio, colector de cobre: 22m m, grueso 1m m, capa de la preservación del calor: Lanas de roca, marco: el tanque a presión

2) de la aleación de aluminio:
Con la sola pipa del cobre de la bobina (Φ16mm, grueso 1m m), cuadrado inferior del intercambio de calor: ² de los 0.6/0.7/0.8m, el tanque interno: BTC340R 1.8/2.0/2.5m m, el tanque externo: hoja galvanizada 0.5m m, capa de la espuma de poliuretano: los 4cm/5cm, entrada/enchufe: NPT3/4”, calentador de inmersión: sitio de trabajo

integrado de 1.5KW-2.5KW 3):
Bomba de circulación: WILO RS15/7, energía: 130With120With60W, la cabeza más alta: 7/6/4 m, Max.Capacity: 50/40/25 l/min, válvula de la válvula del interruptor, de seguridad, uno metros de la válvula de la dirección, de flujo, metro de la presión, válvula de desbordamiento, recipiente
del etc 4) Expension:
Marca de fábrica “ZILMET” de Italia, capacidad: 5Liter o más, presión opcional, máxima: 10 barra, conexión: instalaciones de 3/4”

tuberías de G 5):
incluya el sangrador de aire, tira de montaje, golpecito de filtro, conectador entre dos colectores


Paquete y tamañodel colector solar de la serie de SFB:

Modelo

Tamaño (milímetro)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

Paquete:  La caja y las guarniciones multíples solares, capítulos derechos solares, los tubos solares se embalan por separado en un cartón. Los cartones se pueden cargar en el envase directamente.

Accesorios opcionales para la serie SFB Colector Solar:

Artículo Cuadro Nombre Describa
1 Solar Work Station Estación de trabajo integrada
Bomba de circulación: (WILO) 220V50HZ, RS15/6
Flujo máximo: 2.5 (t/h)   Elevación máxima: los 5.5m
Energía conveniente de eléctrico
calentador: 1pc, <1500W
ENTRADA: Sensor tres
Temperatura ambiente: -10~50°C
Grado de la prueba del agua: IP43
2 Expansion Vessel Recipiente de la extensión
Marca de fábrica “ZILMET” de Italia
Capacidad: 5~24 litros, de opcional
Presión máxima: barra 10
Conexión: 3/4” G
3 Pressure Tank El tanque de presión
Con la sola pipa del cobre de la bobina
(Φ16mm, grueso 1m m)
Cuadrado inferior del intercambio de calor: ² de los 0.6/0.7/0.8m
El tanque interno: Esmalte 1.8/2.0/2.5m m
El tanque externo: hoja galvanizada 0.5m m
Capa de la espuma de poliuretano: los 4cm/5cm
Entrada/enchufe: NPT3/4”
Calentador de inmersión: 1.5

Con las pipas dobles del cobre de la bobina
(Φ16mm, grueso 1m m)
Cuadrado superior del intercambio de calor: ² de los 0.4/0.5m
4
 Mounting Strip Tira de montaje  Para instalar los colectores solares en la azotea de azulejo que se inclina (si para la instalación de la azotea plana, elija por favor los marcos derechos abajo abajo)
5 Air Bleeder Sangrador de aire  Lance sobre la presión (de Italia)
6 Connector between two collectors Conectador entre dos colectores Material: SUS304 para el corrugatedpipe, conectadores de cobre
7 Three way connector Conectador de tres vías Material: latón
8 Copper Connector Conectador de cobre Material: latón
9 Filter Tap Golpecito de filtro Haga la filtración   Material: latón
Nota: El rango de tensión de 110 V ~ 240 V, frecuencia de 50Hz o 60Hz, enchufe puede ser seleccionado para las especificaciones de su país.
