Solar Water Heater
  • Solar Water Heater
  • Solar Tubes

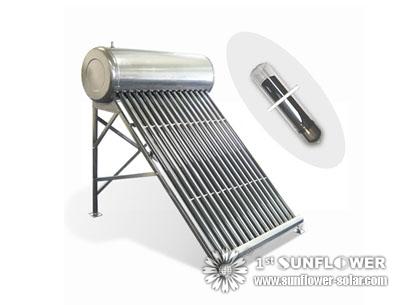

Chauffe eau solaire tubulaire de Thermosyphon, geyser solaire, acier inoxydable
  • SFA-SS series
Série de SFA-SS chauffe-eau solaire Bas-pressurisé de thermosiphon. Système normal de circulation le plus populaire et le plus économique
Guide de l'utilisateur
Centre de téléchargement

La conception de ce type emploie le principe de Thermosyphon



Le panneau solaire évacué par SFA de chauffage d'eau de tube est le système de tube électronique le plus simple disponible. Le cylindre d'acier inoxydable au dessus du panneau est le cylindre bien-isolé d'eau chaude - c'est double pelé et a deux pouces de mousse de polyuréthane entre les deux peaux. La construction d'acier inoxydable signifie qu'elle ne corrodera pas, et sa simplicité n'exige aucun composant ancillaire. Les tubes à vide double-sont pelés, avec un vacuuum entre les deux couches de verre. L'eau dans le cylindre peut écrire la section centrale de chacun de tube électronique, où elle est chauffée par le soleil. Les tubes eux-mêmes sont 93% efficaces - ainsi ils peuvent chauffer l'eau même en bas soleil ou quand les températures de l'air ambiantes sont basses. Le réchauffeur, moins d'eau dense se lève dans le cylindre de stockage, déplaçant l'eau plus fraîche qui descend dans le tube pour le chauffage.

La conception de ce type emploie le principe de Thermosyphon. Ce type de système n'emploie pas des heatpipes ; au lieu de cela l'eau est versée dans les tubes, qui chauffent à leur tour le réservoir d'en-tête (qui peut varier entre 85 et 220litres) par la convection. Elle a des avantages évidents : avec un réservoir lui-même et les garnitures soyez très peu coûteux. Cependant, elle est moins fonctionnelle, trop grand pour sembler toit-intégrée, ne peut pas accepter des kits de système de pression. Ce type est généralement utilisé dans les pays chauds tels que la Turquie, la Grèce, méditerranéen, l'Afrique etc.



Chauffe-eau solaire Dispositif:




1) Beau dans la conception et très commode pour l'usage de famille
2) fiable et efficace avec les tubes solaires de jumeau-verre
3) installation embrochable facile
4) matériel externe de réservoir : le plat ou la poudre d'acier inoxydable a enduit la tôle d'acier de couleur
5) matériel intérieur de réservoir : plat épais d'acier inoxydable de la catégorie SUS304 comestible de 0.5mm
6) matériel de vue : acier de couleur
7) conservation supérieure de la chaleur assurée par couche d'isolation de mousse de polyuréthane de 50 - de 65mm. Appréciez l'eau chaude en soirée froide
8) aucune corrosion : Elle peut empêcher le fil de corrosion de l'ion de chorine, de l'eau de mer, de l'eau salée ou de l'eau de mâle
9) aucune fuite : Appliquez pour l'anti-corrosin couche spéciale
10) L'eau sanitaire : Les qualités ont montré le rendent en haut possible que la qualité de l'eau est pure et aucune deux fois pollution
11) Desinging le trou de réchauffeur d'immersin à l'avance pour la portée de jours clouldy, neigeux,



Le principe de Thermosyphon:


The Principle of Thermosyphon solar water heater

A. Tube couplé à a couler-à travers le tube du réservoir B. couplé à un thermosyphon ouvert fermé du réservoir C.





En raison de la proportion plus grande d'eau chaude que l'eau froide, les écoulements d'eau froids en bas et l'eau chaude va vers le haut. L'eau sera continuousl entre le réservoir d'eau et de tube électronique heated. Dans d'autres salles, l'eau chaude flotte toujours sur l'eau froide
Les écoulements d'eau chaude au réservoir d'eau des tubes à vide. En raison de la proportion, écoulements d'eau froids avec des tubes à vide du réservoir d'eau.
L'eau froide est chauffée dans des tubes à vide. Après que ce devienne eau chaude, il coule dans le réservoir d'eau encore. L'eau circule constamment entre le réservoir d'eau et les tubes à vide ; l'eau froide dans le réservoir d'eau sera plus chaude et plus chaude.
En conclusion, toute l'eau froide sera chauffée pour être eau chaude. C'est le cours de chauffage de l'eau froide.





Solar water heaters working principle



L'interaction de tube et de réservoir pendant le rayonnement solaire maximal conditionne



de l'application spéciale :


Série de SFA Chauffe-eau solaires populaire en Asie, en Afrique, zone torride et secteur chaud.



Notification :




1) l'angle de l'armature peut être changé dans la production comme état local de latitude des clients. Nous pouvons concevoir l'angle approprié pour les clients
2) nous offrons les accerssories et les tubes disponibles pour votre commande pour libre
3) nous pouvons offrir le matériel différent du réservoir d'eau, tubes d'anf d'armature selon votre demande
4) nous offrons les garnitures de ce système, comme le réchauffeur d'immersion, fournisseur de l'eau, magnésium et ainsi de suite. Vous pouvez acheter selon votre condition

^ Back to top

Caractéristiques solaires de chauffe-eau de série de SFA :

Numéro d'article Spécifications La capacité du réservoir Capacité de réservoir et de tubes solaires Efficace
secteur M de collecteur2
Quantité (ensemble)
Diamètre de réservoir d'eau Quantité.  des tubes solaires Diamètre de tube solaire Longueur de tube solaire  20'ft 40'ft
SFA42154715-SS 420mm 15pcs Ø 47mm 1.5M 84.2L 104.4L 1.25 77 157
SFA42184715-SS 420mm 18pcs Ø 47mm 1.5M 100.5L 124.7L 1.49 66 134
SFA42204715-SS 420mm 20pcs Ø 47mm 1.5M 111.4L 138.3L 1.66 60 122
SFA42244715-SS 420mm 24pcs Ø 47mm 1.5M 133.3L 165.5L 1.99 52 105
SFA42304715-SS 420mm 30pcs Ø 47mm 1.5M 166L 206.3L 2.49 42 85
SFA47155818-SS 470mm 15pcs Ø 58mm 1.8M 132.3L 172.9L 1.89 50 101
SFA47185818-SS 470mm 18pcs Ø 58mm 1.8M 148.6L 197.3L 2.27 43 87
SFA47205818-SS 470mm 20pcs Ø 58mm 1.8M 164.9L 219L 2.52 38 78
SFA47245818-SS 470mm 24pcs Ø 58mm 1.8M 197.5L 262.5L 3.03 33 68
SFA47305818-SS 470mm 30pcs Ø 58mm 1.8M 246.3L 327.5L 3.79 26 54

 Explication:
1. Explication modèle : Prenez SFA47155818 par exemple, « SFA » est les produits solaires de série du chauffe-eau du tournesol SF-A, « 47 » moyens que le diamètre externe du réservoir d'eau est 470mm, « 15 » moyens la quantité de tube est 15 PCs, « 5818 » moyens le de tube électronique est de 1.8 mètre 58mm.
2. Au-dessus du filet solaire de réservoir d'eau la capacité est ±2%.



Série de SFA Chauffe-eau solaires Paquet et taille :

Solar water heater size



Modèle Taille (millimètre)
A B C D
SFA42154715-SS 1170 1060 1307 1346
SFA42184715-SS 1380 1270 1307 1346
SFA42204715-SS 1520 1410 1307 1346
SFA42244715-SS 1800 1690 1307 1346
SFA42304715-SS 2220 2110 1307 1346
SFA47155818-SS 1348 1228 1594 1655
SFA47185818-SS 1591 1471 1594 1655
SFA47205818-SS 1753 1633 1594 1655
SFA47245818-SS 2077 1957 1594 1655
SFA47305818-SS 2563 2443 1594 1655

Paquet: Le réservoir d'eau solaire, vues debout solaires, les tubes solaires sont séparément emballés dans un carton. Des cartons peuvent être chargés dans le récipient directement.

Accessoires facultatifs pour des séries de SFA Chauffe-eau solaires:


Article Image Nom Décrivez
1 Arrosez le fournisseur Utilisé pour remplir eau dans le grand réservoir d'eau automatiquement
2 Contrôleur
Panneau d'affichage avec le coffret
Sonde de température et sonde de niveau de l'eau pour le réservoir d'eau
électrovanne pour l'eau remplissante
220V 50HZ/110V 60HZ
Si vous choisissez ceci, vous n'avez pas besoin du fournisseur de l'eau
3 Magnésium Rod Il peut aider l'équipement du système de réchauffeur solaire tel que le réservoir d'eau, le tube évacué etc. empêchant l'incrustation de l'eau, la vase de fonte et empêchant l'érosion par plus peu coûteux.
4 Radiateur électrique Utilisation de chauffer l'eau en rainly jours
5 Robinet à tournant sphérique Comme commutateur dans le système
6 Valve de mélange de la température constante unction : Il est employé pour mélanger l'eau froide et l'eau chaude du système, pour éviter le danger potentiel quand la température d'eau chaude de sortie est trop haute. Vous pourriez placer la température par vous-même, apportez t'un bain plus confortable dans l'eau chaude, et à économie d'énergie.

Note : Le ~ 240 V de la chaîne 110 V de tension, la fréquence 50 hertz ou 60 hertz, prise peuvent être choisis pour les caractéristiques de votre pays
