Les tubes évacués absorbent l'énergie solaire et la convertissent en chaleur pour l'usage dans le chauffage d'eau.  Il y a plusieurs types de tubes évacués utilisés dans des collecteurs thermiques solaires. Les capteurs solaires de tournesol utilisent le « tube de jumeau-verre » le plus commun. Ce type de tube est choisi pour le son sérieux, exécution et rentabilité

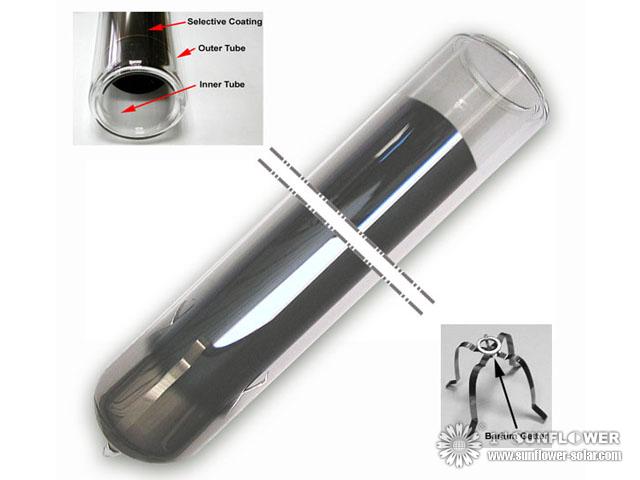

Chaque tube évacué se compose de deux tubes en verre faits à partir du verre de borosilicate extrêmement fort. Le tube externe est transparent et permet à la lumière du soleil de passer à travers avec la réflexion minimale. La chambre à air est enduite d'un enduit en aluminium de la nitrure (Al-N/Al).  Cette surface sélective est excellente au rayonnement solaire absorbant avec des pertes de réflexion minimales.  Pendant le processus de fabrication, l'air contenu dans l'espace entre les deux couches de verre est pompé dehors, alors que le dessus des tubes sont exposés aux températures.  Ceci fond les deux tubes ensemble dans un tube évacué simple.  Cette « évacuation » des gaz forme un vide, qui est le facteur le plus important en réalisant la haute performance des tubes évacués



Pourquoi un vide ? Car vous sauriez si vous avez utilisé un flacon doublé de verre de thermos, un vide est un excellent isolateur. Le vide élimine un raccordement physique entre les deux couches en verre du tube qui signifie qu'il n'y a rien à transférer l'énergie thermique ainsi la chaleur ne peut pas s'échapper ! C'est important parce qu'une fois que le tube évacué absorbe le rayonnement du soleil et le convertit en chaleur, nous ne voulons pas la perdre ! !  Les aides de vide pour réaliser ceci. Les propriétés d'isolation sont si bonnes que tandis que l'intérieur du tube peut être 150oC/304oF, le tube externe demeure dans quelques degrés de la température de l'air ambiante. Ceci signifie que les chauffe-eau évacués de tube peuvent exécuter bon même en temps froid, quand les collecteurs de plat plat exécutent mal dans ces conditions dues à la perte de chaleur



Afin de maintenir le vide entre les deux couches en verre, un acquéreur de baryum est utilisé (les mêmes que dans des tubes de télévision). Pendant la fabrication du tube évacué cet acquéreur est exposé aux températures causant le fond du tube évacué d'être enduit d'une couche de baryum pur. A appelé un « acquéreur », cette couche de baryum absorbe activement n'importe quelle Co, Co2, N2, O2, H2O et H2 dehors-ivre du tube évacué pendant elle est la vie et augmente la longévité du vide.  Cette couche de baryum fournit également une indication visuelle claire du statut de vide ; la couche argent-colorée de baryum tourne blanc si le vide est perdu la rendant facile à identifier



Différents tubes évacués sont insérés dans une tubulure de 10, 20 ou 30 tubes afin de former un collecteur complet.  Une fois orienté vers des sud vrais, un effet de cheminement passif est réalisé dans le collecteur dû à la surface ronde d'absorption, la signification du collecteur absorbe l'énergie radiante du soleil tout au long de la journée et pas au moment même où le soleil est directement aérien.  Dans une orientation est-ouest, un effet semblable est réalisé pendant que le soleil se lève et tombe à travers le ciel au cours de l'année



L'efficacité d'un chauffe-eau évacué est fortement liée à l'intensité du rayonnement solaire (connu sous le nom de « insolation ») dans votre endroit.  Pour apprendre plus au sujet de l'insolation et les valeurs moyennes cliquent sur ici
