Chauffe eau solaire tubulaire évacué tout-verre avec le caloduc
  • SFB series
« Ce genre de produits emploient tubulaire évacué tout-verre Collecto solairer Le tube avec le caloduc en tant que son chaleur-absorbent l'élément. Ainsi il peut être relié au système pressurisé
Guide de l'utilisateur
Centre de téléchargement

« Ce genre de produits emploient tubulaire évacué tout-verre Collecto solairer Le tube avec le caloduc en tant que son chaleur-absorbent l'élément. Ainsi il peut être relié au système pressurisé


Ceux-ci haut de gamme collecteurs de la chaleur de panneau solaire convenez à l'eau chaude domestique de chauffage, aux piscines etc. - même en hiver ! Une unité est proportionnée pour un ménage moyen (3-4people), et elle est modulaire, ainsi vous pouvez ajouter plus s'il y a lieu. Un panneau simple est suffisant pour un cylindre 200litre, mais vous pouvez adapter 2 ou plus pour l'utilisation d'hautes eaux, ou pour les piscines de chauffage ou le chauffage par le sol. Quelques types d'énergie renouvelable sont seulement disponibles dans certains endroits, toutefois le chauffage solaire libre est potentiellement disponible à presque chaque maison dans le monde ! «

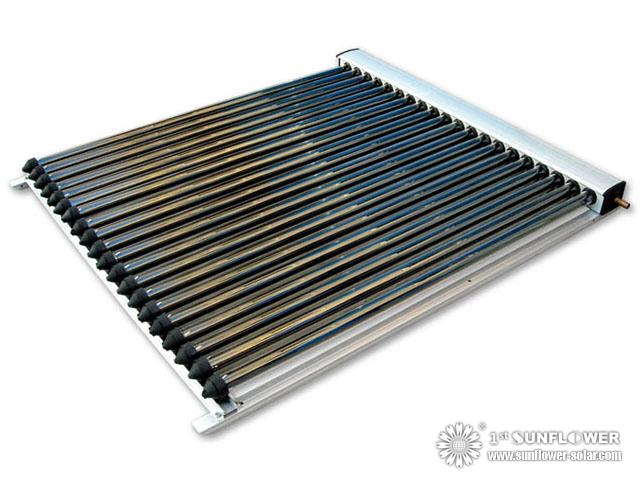

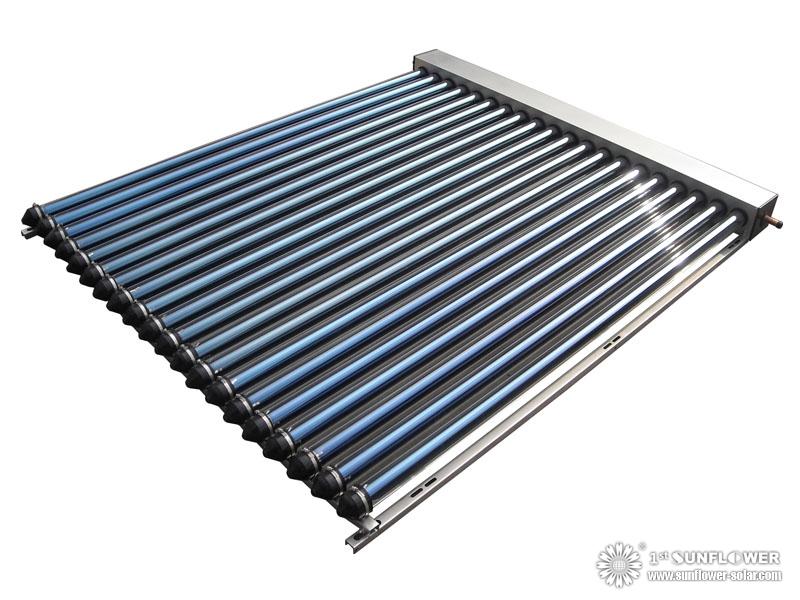

Solar Collector



Collecto solairedispositif de r :

- Approprié aux systèmes pressurisés
- Keymarked solaire pour RHI - certificat de téléchargement
- Certification de SRCC pour les Etats-Unis - certificat de téléchargement

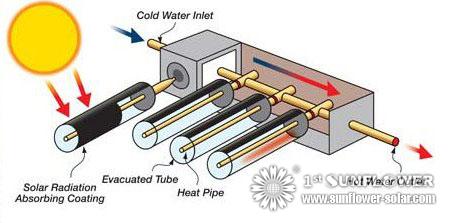

- Chauffe eau solaire de rendement élevé à l'aide des tubes évacués de caloduc
- Peut être employé dans tous les climats
- Fiable et efficace avec les tubes solaires en verre de jumeau-mur
- Caloducs de cuivre pour le transfert de chaleur rapide

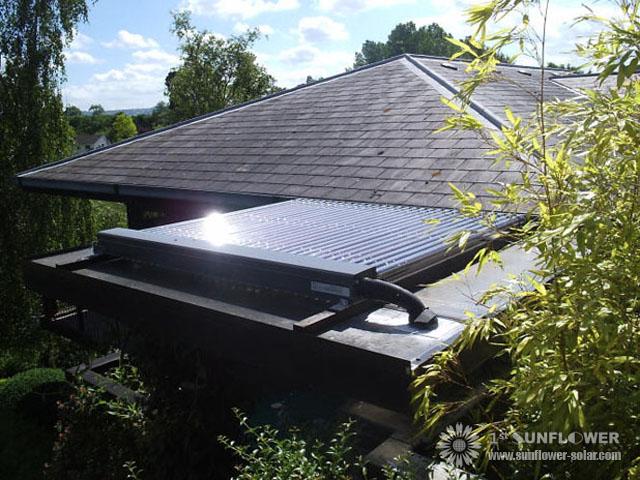

- Installation embrochable facile pour monter sur le toit ou au niveau du sol
- Exempt d'entretien
- Approprié à l'eau à haute pression (jusqu'à 8bar/à 116psi)
- En-tête de cuivre soudé à l'argent résistant à la corrosion
- Matériel de vue : acier inoxydable de la catégorie 304 2B
- Matériel d'enveloppe : Acier inoxydable du BA 304 ou de l'ab
- Isolation de laines de verre pour une meilleure conservation de la chaleur
- Des collecteurs peuvent être reliés en série à la capacité de chauffage de l'eau d'augmentation
- Tubes facilement remplacés si cassé
- Idéal pour des applications solaires commerciales de chauffage d'eau
- Vie prévue >15years
- « Cheminement solaire passif » - maintient la chaleur dégagée indépendamment de la position du soleil dans le ciel
- BSEN 12975 a approuvé

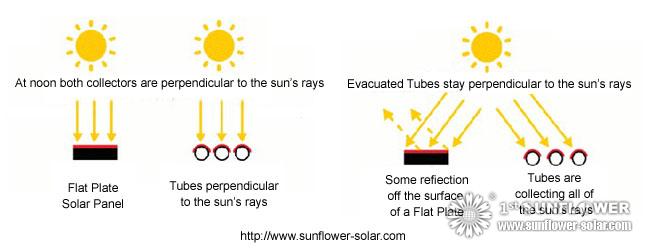

Les tubes évacués restent perpendiculaires aux rayons du soleil


Evacuated Tubes stay perpendicular to the sun’s rays

de .jpg :

1) l'angle de l'armature peut être changé dans la production selon l'état local de latitude des clients. Nous pouvons concevoir l'angle approprié pour les clients
2) nous offrons les accerssories et les tubes disponibles pour votre commande pour libre
3) nous pouvons offrir l'armature debout pour SFB si les clients ont besoin
4) nous pouvons changer le quanity des tubes de chaque Chauffe eau solaire de SFB selon la demande des clients
5) nous pouvons changer le matériel différent de la tubulure selon la condition des clients

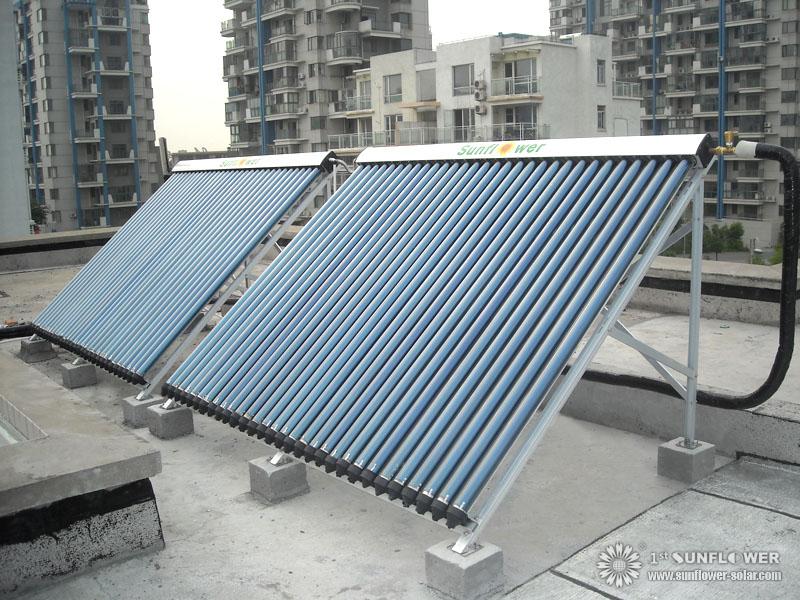

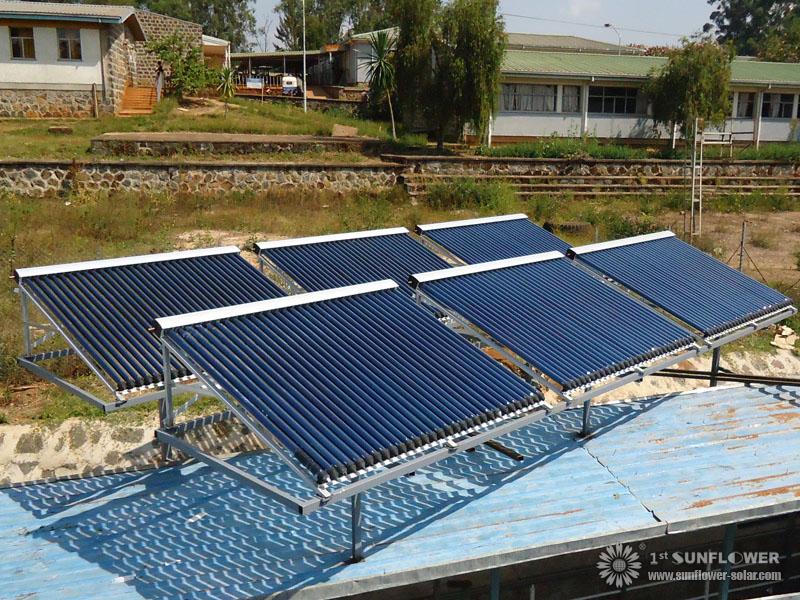

SFB-AL avec le standingframe.

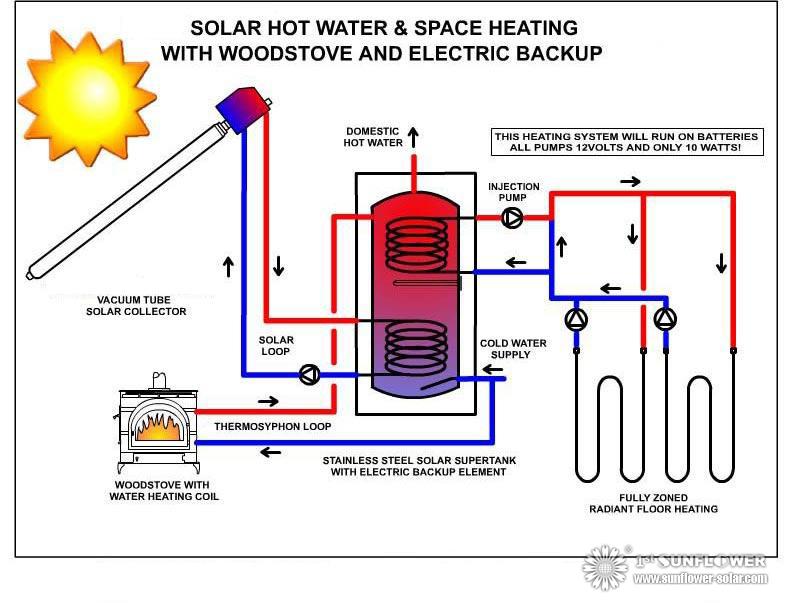

Systèmes de chauffage solaire :



Série de SFB Chauffe eau solaire Caractéristiques :

Modèle
Type de tube
(millimètre)
Tube
Quantité
(pcs)
Capacité (l) Quantité (ensembles)
Chaud
Endroit
Froid
Endroit
20ft 40ft
SFB104715 Φ47*1500 10 60 50 204 408
SFB154715 Φ47*1500 15 90 75 183 366
SFB204715 Φ47*1500 20 120 100 123 247
SFB304715 Φ47*1500 30 180 150 85 170
SFB105818 Φ58*1800 10 75 65 132 264
SFB155818 Φ58*1800 15 112.5 97.5 92 184
SFB205818 Φ58*1800 20 150 130 76 152
SFB305818 Φ58*1800 30 225 195 51 103

 Explication:

1. Explication modèle : Prenez SFB205818 par exemple, « SFB » est les produits solaires de série du chauffe-eau du tournesol SF-B, « 20 » moyens que la quantité de tube est 20 PCs, « 5818 » moyens le de tube électronique est de 1.8 mètre 58mm.
2. Au-dessus de la capacité est ±5%.

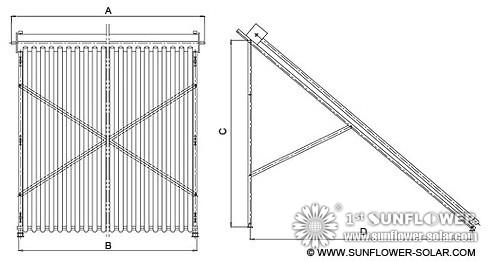

 SFB Paquetet taille de Chauffe eau solaire :

Modèle

Taille (millimètre)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

paquet:  La boîte et les garnitures diverses solaires, vues debout solaires, les tubes solaires sont séparément emballées dans un carton. Des cartons peuvent être chargés dans le récipient directement.

pour le Chauffe eau solaire de sériede SFB:

élément Image

Nom

Décrire
1 Solar Work Station Le poste de travail intégré
Pompe de circulation : (WILO) 220V50HZ, RS15/6
Écoulement maximum : 2.5 (t/h)   Ascenseur maximum : 5.5m
Puissance appropriée d'élém. élect.
réchauffeur : 1pc, <1500W
ENTRÉE : Sonde trois
La température ambiante : -10~50°C
Catégorie de preuve de l'eau : IP43
2 Expansion Vessel Navire d'expansion
Marque « ZILMET » d'Italie
Capacité : 5~24 litres, de facultatif
Pression maximum : barre 10
Raccordement : 3/4 » G

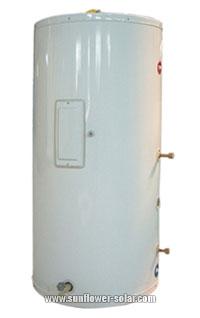

3 Pressure Tank Réservoir sous pression
Avec la pipe simple d'en cuivre d'enroulement
(Φ16mm, épaisseur 1mm)
Place inférieure d'échange thermique : ² de 0.6/0.7/0.8m
Réservoir intérieur : Émail 1.8/2.0/2.5mm
Réservoir externe : feuille galvanisée 0.5mm
Couche de mousse de polyuréthane : 4cm/5cm
Admission/sortie : NPT3/4 »
Réchauffeur d'immersion : 1.5
Avec de doubles pipes d'en cuivre d'enroulement
(Φ16mm, épaisseur 1mm)
Place supérieure d'échange thermique : ² de 0.4/0.5m
4
Mounting Strip Bande de support  Pour installer les capteurs solaires sur le toit de tuile en pente (si pour l'installation de toit plat, choisissez svp les armatures debout vers le bas ci-dessous)
5 Air Bleeder Résistance de fuite d'air  Libérez au-dessus de la pression (d'Italie)
6 Connector between two  collectors Connecteur entre deux collecteurs Matériel : SUS304 pour le corrugatedpipe, connecteurs de cuivre
7 Three way connector Connecteur à trois voies Matériel : laiton
8 Copper Connector Connecteur de cuivre Matériel : laiton
9 Filter Tap Connecteur de cuivre Faites la filtration   Matériel : laiton

 Note : Le ~ 240 V de la chaîne 110 V de tension, la fréquence 50 hertz ou 60 hertz, prise peuvent être choisis pour les caractéristiques de votre pays
