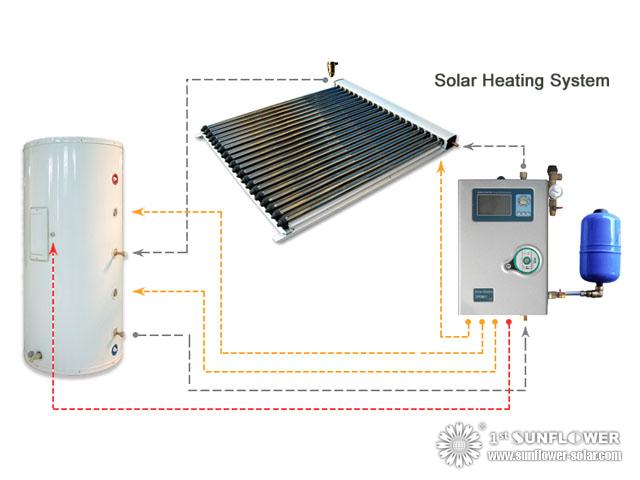

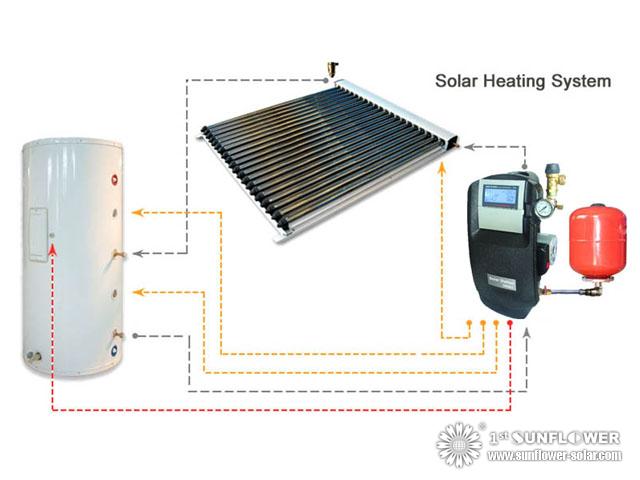

Sistemi del riscaldamento solare
  • SFBS100~SFBS500 Series
Questo sistema si compone del collettore solare, del serbatoio di acqua e della stazione di lavoro. È un ciclo chiuso sistema solare. Questo sistema è adatto a zone con qualità dell'acqua discutibile e tutte le condizioni climatiche.
Guida per l'utente
Download Center



Descrizioni del sistema solare di spaccatura

 Serie SFBS100~SFBS500
Questo sistema si compone del collettore solare, del serbatoio di acqua e della stazione di lavoro. È un ciclo chiuso sistema solare. Questo sistema è adatto a zone con qualità dell'acqua discutibile e tutte le condizioni climatiche. Ha preferito l'opzione per le zone estremamente fredde

1. Può sostenere la pressione di acque di rubinetto quando funziona, pressione di esercizio 0.6MP.
2. Esercizio, l'intero sistema completamente automatico controllato dalla stazione di lavoro
3. Il collettore ha separato con il serbatoio. Il carro armato può essere messo perfettamente dovunque della casa, associazione con la costruzione
4. Ci è uno o due scambiatore di rame della bobina nel serbatoio
5. Riscaldi immediatamente l'acqua superiore, là è necessità di attendere
6. Qualità dell'acqua potabile per promuovere qualità di vita
7. Sostegno con il riscaldatore elettrico in moda da in giorni senza sole potere anche usare l'acqua calda
8. Capienza: 100L, 150L, 200L, 250L, 300L, 400L, 500L.

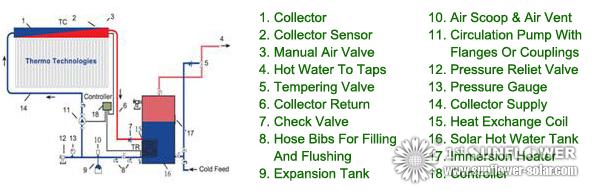

Sistema di ciclo chiuso attivo

I sistemi del riscaldamento solare del ciclo chiuso sono adatti a singoli e sistemi di applicazione multipli del riscaldamento solare, riscaldamento dell'acqua solare di e.g.domestic, vasca calda solare del riscaldamento dell'acqua, riscaldamento solare della piscina o sistemi solari del riscaldamento domestico. I sistemi solari del ciclo chiuso sono adatti a zone con qualità dell'acqua discutibile e tutte le condizioni climatiche. I sistemi del riscaldamento solare del ciclo chiuso sono l'opzione preferita per le zone estremamente fredde


Sistemi del riscaldamento solare

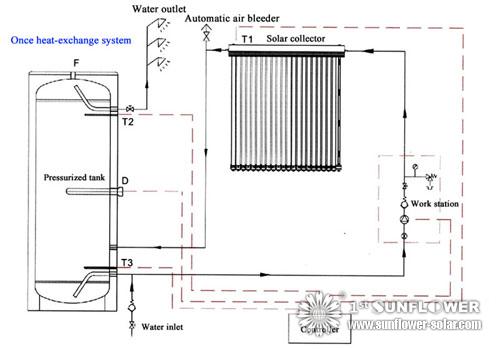

1) calore-scambia una volta il sistema

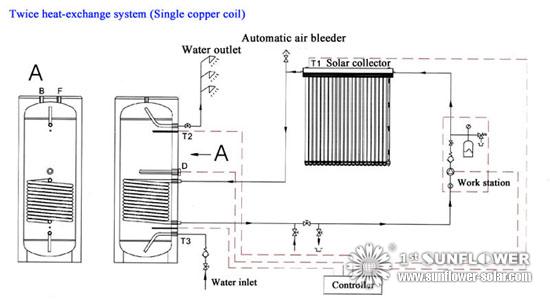

2) Calore-scambi due volte il sistema (singola bobina di rame)

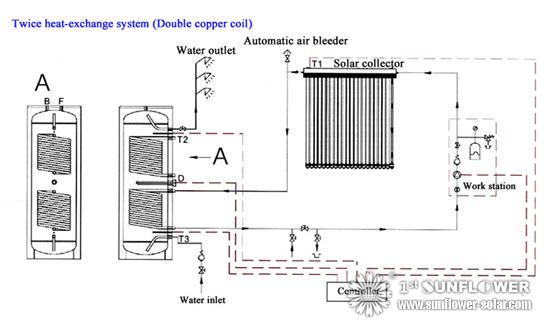

3) calore-scambia due volte il sistema (doppia bobina di rame)

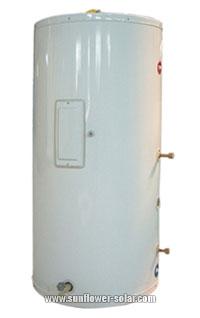

Il carro armato pressurizzato è utilizzato per il collegamento dei collettori solari pressurizzati SFB. Il nostro carro armato include il riscaldatore ad immersione elettrico per sostegno, lo strick del magnesio, la valvola di P/T, valvola di sicurezza di un-senso


1.Specification di ogni parte:

Articolo Prodotti 100L 150L 200L 250L 300L 400L 500L
1 Collettore solare 15 tubi di PCS 20 tubi di PCS 30 tubi di PCS 35 tubi di PCS 40 tubi di PCS 50 tubi di PCS 60 tubi di PCS
2 Carro armato pressurizzato SFO100C SFO150C SFO200C SFO250C SFO300C SFO400C SFO500C
3 Stazione di lavoro integrata   SR961 SR961 SR961 SR961 SR961 SR961 SR961
4 Vaso di Expension SFOP005 SFOP005 SFOP005 SFOP008 SFOP008 SFOP008 SFOP012
5 Accessori per tubi 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 PKG 1 nota

di PKG: Il sistema è progettato in base ai 3.6W/M2insolazione di /H. È un valore di verage. Se l'insolazione nella vostra zona è molto più alta o bassa, possiamo gli abbiamo progettato quello per da solo.

1) collettore solare:
Condotti termici: 58mm*1800mm*10, contenitore di collettore: lega di alluminio, collettore di rame: 22mm, spessore 1mm, strato di conservazione di calore: Lane di roccia, struttura: carro armato pressurizzato

2) della lega di alluminio:
Con il singolo tubo del rame della bobina (Φ16mm, spessore 1mm), quadrato inferiore di scambio termico: ² di 0.6/0.7/0.8m, carro armato interno: BTC340R 1.8/2.0/2.5mm, carro armato esterno: lamiera galvanizzato 0.5mm, strato della gomma piuma di poliuretano: 4cm/5cm, ingresso/presa: NPT3/4„, riscaldatore ad immersione: stazione di lavoro

integrata 3) 1.5KW-2.5KW:
Pompa di circolazione: WILO RS15/7, potere: 130With120With60W, più alta testa: 7/6/4 di m., Max.Capacity: 50/40/25 di l/min, valvola di sicurezza della valvola dell'interruttore, un contatore della valvola di senso, tester di pressione, valvola di troppopieno, vaso

ecc 4) Expension:
Marca “ZILMET„ dall'Italia, capienza: 5Liter o più, pressione facoltativa e massima: 10 barra, collegamento: gli accessori per tubi 3/4„
di di G 5):
includa lo spurgo di aria, la striscia di montaggio, il rubinetto di filtrazione, connettore fra due collettori


Pacchetto e formatodel collettore solare di serie di SFB:

Modello

Formato (millimetro)

a

b

c

d

SFB104715

870

750

1000

1174

SFB204715

1570

1450

1000

1174

SFB304715

2270

2150

1000

1174

SFB105818

960

840

1200

1398

SFB205818

1760

1640

1200

1398

SFB225818

1920

1800

1200

1398

SFB305818

2560

2440

1200

1398

 Pacchetto:  La scatola ed i montaggi molteplici solari, pagine diritte solari, tubi solari sono imballati esclusivamente in una scatola. Le scatole possono essere caricate direttamente nel contenitore.

Accessori facoltativi per il collettore solare di seriedi SFB:

Articolo Immagine Nome Descriva
1 Solar Work Station Posto di lavoro integrato
Pompa di circolazione: (WILO) 220V50HZ, RS15/6
Flusso massimo: 2.5 (t/h)   Elevatore massimo: 5.5m
Potere adatto di elettrico
riscaldatore: 1pc, <1500W
INPUT: Sensore tre
Temperatura ambientale: -10~50°C
Grado della prova dell'acqua: IP43
2 Expansion Vessel Vaso di espansione
Marca “ZILMET„ dall'Italia
Capienza: Facoltativo 5~24 litri,
Pressione massima: barra 10
Collegamento: 3/4„ di G
3 Pressure Tank Vasca d'impregnazione
Con il singolo tubo del rame della bobina
(Φ16mm, spessore 1mm)
Quadrato inferiore di scambio termico: ² di 0.6/0.7/0.8m
Carro armato interno: Smalto 1.8/2.0/2.5mm
Carro armato esterno: lamiera galvanizzato 0.5mm
Strato della gomma piuma di poliuretano: 4cm/5cm
Ingresso/presa: NPT3/4„
Riscaldatore ad immersione: 1.5

Con i doppi tubi del rame della bobina
(Φ16mm, spessore 1mm)
Quadrato superiore di scambio termico: ² di 0.4/0.5m
4
 Mounting Strip Striscia di montaggio  Per per installare i collettori solari sul tetto di mattonelle pendente (se per l'installazione del tetto piano, scelga prego le strutture diritte giù sotto)
5 Air Bleeder Spurgo di aria  Liberi sopra pressione (dall'Italia)
6 Connector between two collectors Connettore fra due collettori Materiale: SUS304 per corrugatedpipe, connettori di rame
7 Three way connector Connettore a tre vie Materiale: ottone
8 Copper Connector Connettore di rame Materiale: ottone
9 Filter Tap Rubinetto di filtrazione Faccia la filtrazione   Materiale: ottone
Nota: Il ~ 240 V della gamma 110 V di tensione, la frequenza 50 hertz o 60 hertz, la spina possono essere selezionati per le specifiche del vostro paese
