Solar Collector Tube with Heat Pipe
  • Solar Collector Tube with Heat Pipe
Tubo evacuato All-glass del collettore solare con il condotto termico
  • SFVB series
Serie di SFVB Ogni tubo su un collettore evacuato del tubo è come una bottiglia di thermos. Tiene sopra al calore si raccoglie dal sole, anche quando il calore è piccolo, così permettente che la vostra acqua calda sia riscaldata o la vostra casa
Guida per l'utente
Download Center

Che cosa è un condotto termico?


I condotti termici potrebbero sembrare come un nuovo concetto, ma probabilmente state usandoli giornalieri e neppure non li conoscete. Computer portatili che per mezzo spesso di piccoli condotti termici per condurre comunemente calore a partire dal CPU e dai condotti termici di uso del sistema di condizionamento d'aria per conduzione di calore

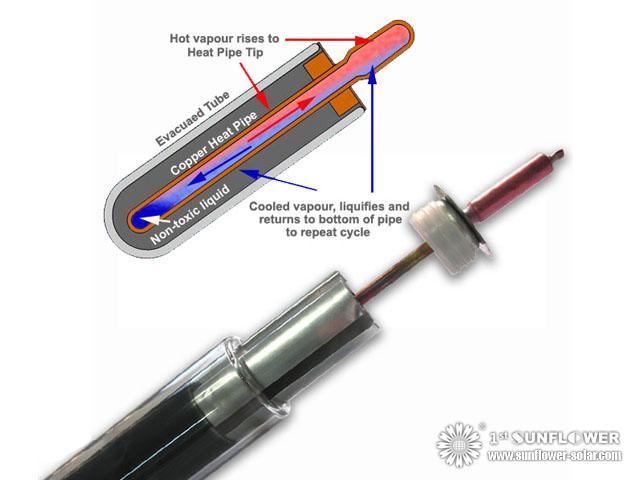

Il principio dietro il funzionamento del condotto termico è realmente molto semplice。

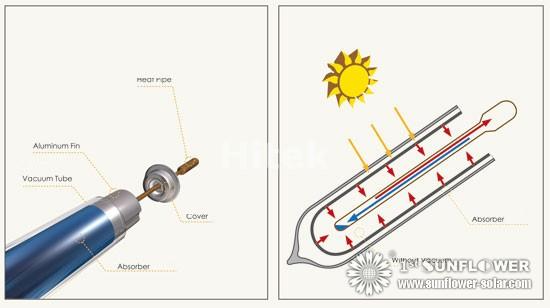

3.jpg e principio:

Il condotto termico è vuoto con la parte interna evacuata, la molto stessa dello spazio del tubo solare. In questo caso l'isolamento non è l'obiettivo, ma piuttosto alterare la condizione del liquido all'interno. All'interno del condotto termico è una piccola quantità di acqua purificata e di alcuni additivi speciali. Ai punti di ebollizione dell'acqua del livello del mare a 100oC (212oF), ma se vi arrampicate alla parte superiore di una montagna la temperatura d'ebollizione sarà di meno quel 100oC (212oF). Ciò è dovuto la differenza nella pressione d'aria

Sulla base di questo principio di acqua che bolle ad una temperatura più insufficiente con pressione d'aria in diminuzione, evacuando il condotto termico, possiamo raggiungere lo stesso risultato. I condotti termici utilizzati nei collettori solari di AP hanno un punto di ebollizione soltanto di 30oC (86oF). Così quando il condotto termico è heated sopra 30oC (86oF) l'acqua si vaporizza. Questo vapore aumenta velocemente alla parte superiore del calore di trasferimento del condotto termico. Mentre il calore è perso al condensatore (parte superiore), il vapore condensa per formare un liquido (acqua) ed i ritorni alla parte inferiore del condotto termico ancora una volta per ripetere il processo

Alla temperatura ambiente l'acqua forma una piccola sfera, tanto come mercurio fa una volta versata fuori su una superficie piana alla temperatura ambiente. Quando il condotto termico è agitato, la sfera dell'acqua può essere crepitio sentito all'interno. Anche se è appena l'acqua, suona come una parte di metallo che sconcerta all'interno

Questa spiegazione fa i condotti termici suonare molto semplice. Un tubo di rame vuoto con un po'dell'acqua all'interno e l'aria hanno succhiato fuori! Corretti, ma per raggiungere questo risultato più di 20 processi di fabbricazione sono richiesti e con controllo di qualità rigoroso.

Controllo di qualità:

La qualità e la pulizia materiali è estremamente importanti alla creazione di un condotto termico di buona qualità. Se ci sono delle impurità all'interno del condotto termico effettuerà la prestazione. La purezza del rame in se deve anche essere molto alta, contenendo soltanto le tracce di ossigeno e di altri elementi. Se il rame contiene troppo ossigeno o altri elementi, liscivieranno fuori nel vuoto che forma una tasca di aria nella parte superiore del condotto termico. Ciò ha l'effetto di spostamento del punto più caldo del condotto termico (dell'estremità del condensatore di calore) verso il basso a partire dal condensatore. Ciò è ovviamente nociva alla prestazione, quindi alla necessità usare soltanto il rame di elevata purezza molto

I condotti termici usano spesso un sistema del vaso capillare o dello stoppino per aiutare il flusso del liquido, ma per i condotti termici utilizzati nei collettori solari del girasole nessun tale sistema è richiesto poichè la superficie interna del rame è estremamente regolare, permettendo il flusso efficiente del liquido di nuovo alla parte inferiore. Inoltre i condotti termici solari del girasole non sono installati orizzontalmente. I condotti termici possono essere destinati per trasferire orizzontalmente il calore, ma il costo è molto più alto. Il condotto termico utilizzato nei collettori solari del girasole contiene due componenti di rame, il pozzo ed il condensatore. Prima dell'evacuamento, il condensatore è brasato al pozzo. Si noti che il condensatore ha un diametro molto più grande che il pozzo, questo è di fornire una grande area sopra cui lo scambio di calore nell'intestazione può accadere. Il rame usato è rame senza ossigeno, così accertando la durata e la prestazione eccellente. Ogni condotto termico è collaudato a prestazione di scambio di calore ed è esposto alle temperature 250oC (482oF) prima di essere approvato per uso. Per questo motivo i condotti termici di rame sono relativamente molli. I condotti termici che sono molto rigidi non sono stati esposti a tale prova rigorosa di qualità e possono formare col passare del tempo una tasca di aria nella parte superiore, così notevolmente riducendo la prestazione di scambio di calore

della gelata 3.jpg:

Anche se il condotto termico è un vuoto ed il punto di ebollizione è stato ridotto soltanto a 25-30oC (86oF), il punto di congelazione è ancora lo stesso dell'acqua al livello del mare, 0oC (32oF). Poiché il condotto termico è posizionato all'interno del tubo di vetro evacuato, riassuma le temperature di notte basse quanto -20oC (14oF) non indurrà il condotto termico a congelarsi. I condotti termici normali dell'acqua saranno danneggiati dal congelamento ripetuto. L'acqua utilizzata nei condotti termici solari del girasole ancora si congela nelle circostanze fredde, ma si congela in un senso controllato che non causa il gonfiamento del tubo di rame

^ Back to top

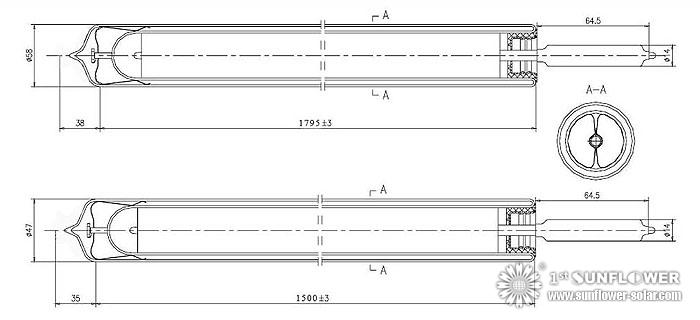

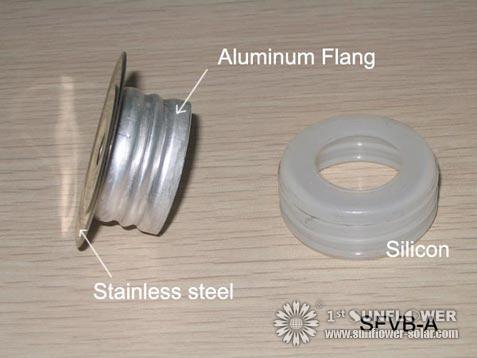

evacuato parte superiore del collettore solare:

Lunghezza 1500mm 1800mm
Diametro esterno del tubo 47mm 58mm
Diametro del tubo interno 37mm 47mm
Peso 1.3kg 2.2kg
Spessore di vetro 1.6mm 1.6mm
Materiale Vetro di Borosilicate 3.3 Vetro di Borosilicate 3.3
Rivestimento assorbente A1/N/A1 classificato A1/N/A1 classificato
Grado di vuoto PA di P<5*10 -3 PA di P<5*10 -3
Espansione termica 3.3*10 -6/°C 3.3*10 -6/°C
Temperatura di insolazione >200°C >200°C
Absorptance >93% >93%
Emettenza <8% <8%
Perdita di calore <0.8With (m2°C) <0.8With (m2°C)
Resistenza massima 0.8Mpa 0.8Mpa
Resista al freddo - °C 35 - °C 35
Resista al chicco di grandine Ø 25mm Ø 25mm
Resista al vento 30m/s 30m/s
Temperatura Start-up <=25°C <=25°C

  Condotto termico:

Articolo no. 47mm×1.5M 58mm×1.8M
Materiale di rame TP2 Non-osso rame TP2
Mezzo Mezzo inorganico
Diametro del tubo 8mm
Dimensione dell'estremità di scambio termico 14mm×64.5mm
Peso 196g 240g
Lunghezza 1370mm 1680mm
Spessore del tubo 0.75mm
Temperatura Start-up <25°C
Temperatura di insolazione >200°C
Potere 125W



Aletta dell'assorbitore (scambio di calore):

Materiale Alluminio
Spessore 0.15mm
Figura (piano o cilindrico) Cilindrico
Lunghezza 350mm 420mm
Quantità 6 pc/3 accoppiamenti 8 pc/4 accoppiamenti

^ Back to top

di specifica del condotto termico:

Articolo no. Specifica
Diametro del tubo solare Lunghezza del tubo solare
SFVB4715 Ø47mm 1.5M
SFVB5818 Ø58mm 1.8M
