Che cosa è un tubo evacuato?



I tubi evacuati assorbono l'energia solare e la convertono in calore per uso nel riscaldamento dell'acqua.  Ci sono parecchi tipi di tubi evacuati utilizzati in collettori termici solari. I collettori solari del girasole utilizzano “il tubo del gemello-vetro„ più comune. Questo tipo di tubo è scelto per la relative affidabilità, prestazione e convenienza

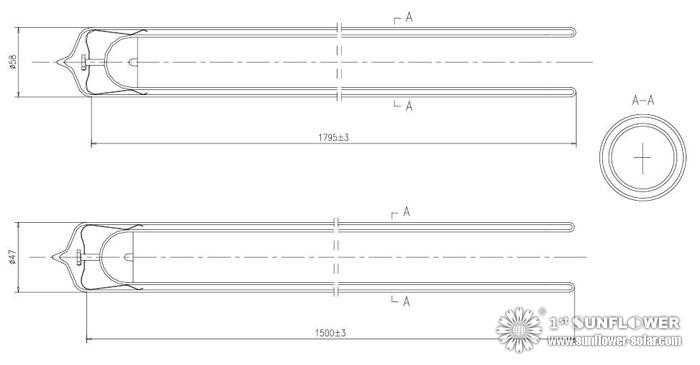

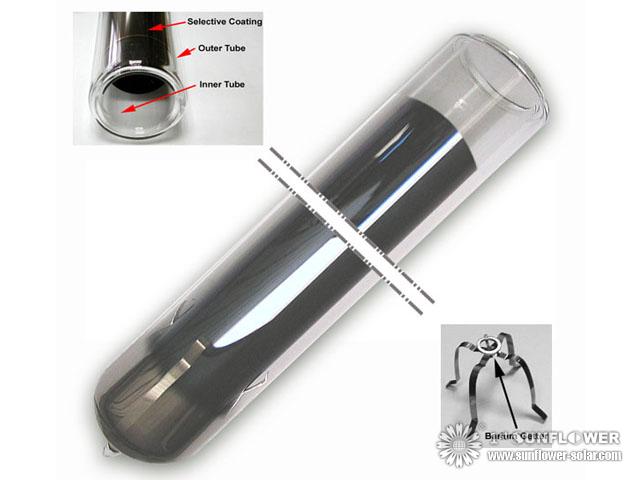

Ogni tubo evacuato consiste di due tubi di vetro fatti dal vetro di borosilicate estremamente forte. Il tubo esterno è trasparente e che permette che la luce solare passi attraverso con la riflessione minima. Il tubo interno è ricoperto di rivestimento di alluminio del nitruro (Al-N/Al).  Questa superficie selettiva è eccellente a radiazione solare assorbente con le perdite di riflessione minime.  Durante il processo di fabbricazione, l'aria contenuta nello spazio fra i due strati di vetro è pompata fuori, mentre la parte superiore dei tubi è esposta alle temperature elevate.  Ciò fonde insieme i due tubi in un singolo tubo evacuato.  Questo “evacuamento„ dei gas forma un vuoto, che è il fattore più importante nel raggiungimento del rendimento elevato dei tubi evacuati



Perché un vuoto? Poichè sapreste se utilizziate una boccetta rivestita di vetro del thermos, un vuoto è un isolante eccellente. Il vuoto elimina un collegamento fisico fra i due strati di vetro del tubo che significa che ci è niente trasferire l'energia termica in modo da il calore non può fuoriuscire! Ciò è importante perché una volta che il tubo evacuato assorbe la radiazione dal sole e la converte in calore, non vogliamo perderli!!  Gli aiuti di vuoto per realizzare questo. Le proprietà dell'isolamento sono così buone che mentre la parte interna del tubo può essere 150oC/304oLa F, il tubo esterno rimane all'interno di alcuni gradi della temperatura dell'aria ambientale. Ciò significa che i riscaldatori di acqua evacuati del tubo possono effettuare buono anche in tempo freddo, quando i collettori della lamina piana effettuano male in queste circostanze dovuto perdita di calore



Per effettuare il vuoto fra i due strati di vetro, un degasatore del bario è utilizzato (lo stessi di in tubi di televisione). Durante la fabbricazione del tubo evacuato questo degasatore è esposto alle temperature elevate che inducono la parte inferiore del tubo evacuato ad essere ricoperto di strato di bario puro. Ha denominato “un degasatore„, questo strato del bario attivamente assorbe tutto il CO, CO2, N2, O2, H2O e H2 fuori-è intossicato dal tubo evacuato durante esso il corso della vita ed aumenta la longevità del vuoto.  Questo strato del bario inoltre fornisce un'indicazione visiva libera della condizione di vuoto; lo strato argento-colorato del bario gira bianco se il vuoto è perso che lo rende facile identificare



I diversi tubi evacuati sono inseriti in un collettore di 10, 20 o 30 tubi per formare un collettore completo.  Una volta orientato verso sud allineare, un effetto d'inseguimento passivo è realizzato nel collettore dovuto la superficie rotonda di assorbimento, significare il collettore sta assorbendo l'energia radiante del sole durante il giorno e non nel momento stesso in cui il sole è direttamente ambientale.  In un orientamento est-ovest, un simile effetto è realizzato mentre il sole aumenta e cade attraverso il cielo nel corso dell'anno
